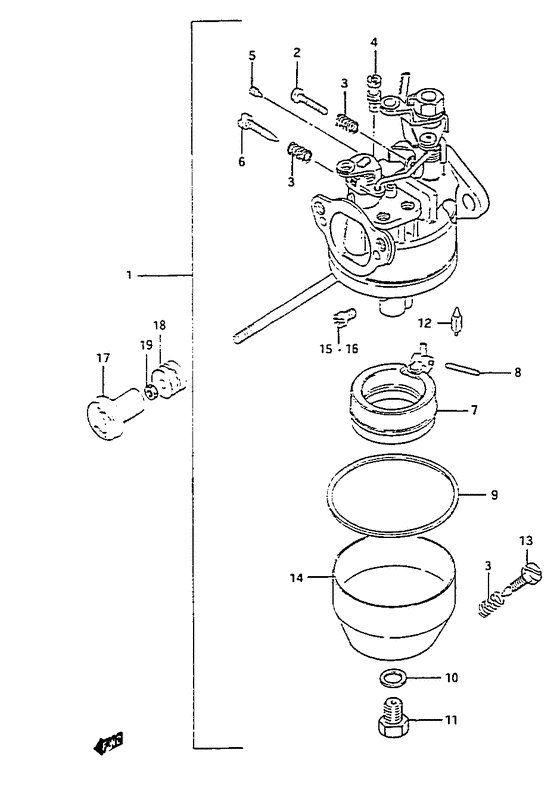

Каталоги запчастей для подвесных лодочных моторов Suzuki DT5 S/L Carburetor assy

#	код	цена	кол-во в узле
1	13200-98115-000 Карбюратор Carburetor assy (s)	68'493.10р под заказ	Preference
1	13200-98105-000 Карбюратор Carburetor assy (l/ul)	75'443.30р под заказ	Preference
2	13267-93900-000 Болт Screw, throttle	224.20р под заказ	Preference
3	13268-96110-000 Пружина Spring, stop screw	-- под заказ
3	13268-96111-000 Пружина Spring, throttle screw	224.20р под заказ	Preference
4	09492-50008-000 JET,PILOT(50) Jet, pilot (#50)	1'008.90р под заказ	Preference
5	09493-24007-000 Жиклер воздушный (1.2) Jet, air (1.2)	1'793.60р под заказ	Preference
6	13269-98100-000 Винт Screw, pilot	784.70р под заказ	Preference
7	13250-98110-000 Поплавок	3'587.20р под заказ	Preference
8	13254-98100-000 Поплавок Pin, float	224.20р под заказ	Preference
9	13251-98100-000 Прокладка Gasket, float chamber	336.30р под заказ	Preference
10	13343-98100-000 Болт камеры Gasket	224.20р под заказ	Preference
11	13613-98100-000 Поплавок камеры Bolt	336.30р под заказ	Preference
12	13371-98100-000 Клапан	2'690.40р под заказ	Preference
13	13616-93900-000 Регулятор болта	1'345.20р под заказ	Preference
14	13245-98110-000 Поплавок камеры Chamber, float	5'268.70р под заказ	Preference
15	09491-20011-000 M/j 102.5 (n102 Jet, main (#102.5)	-- под заказ
15	09491-20025-000 Жиклер главный (102.5) Jet, main (#102.5)	896.80р под заказ	Preference
15	09491-21023-000 JET,MAIN(105) Jet, main (#105)	1'008.90р под заказ	Preference
16	09491-85006-000 Жиклер главный (85) Jet, main (85)	1'008.90р под заказ	Preference
16	09491-90011-000 Жиклер главный 90 Jet, main (#90)	1'793.60р под заказ	Preference
16	09491-95008-000 Жиклер главный (95) Jet, main (#95)	2'242.00р под заказ	Preference
16	09491-22013-000 Жиклер главный (110) Jet, main (#110)	1'121.00р под заказ	Preference
16	09491-23012-000 Жиклер главный (115) Jet, main (#115)	2'242.00р под заказ	Preference
17	13631-93501-000 Рукоятка статера	336.30р под заказ	Preference
18	09320-04009-000 Втулка	224.20р под заказ	Preference
19	09140-04007-000 Гайка	224.20р под заказ	Preference
