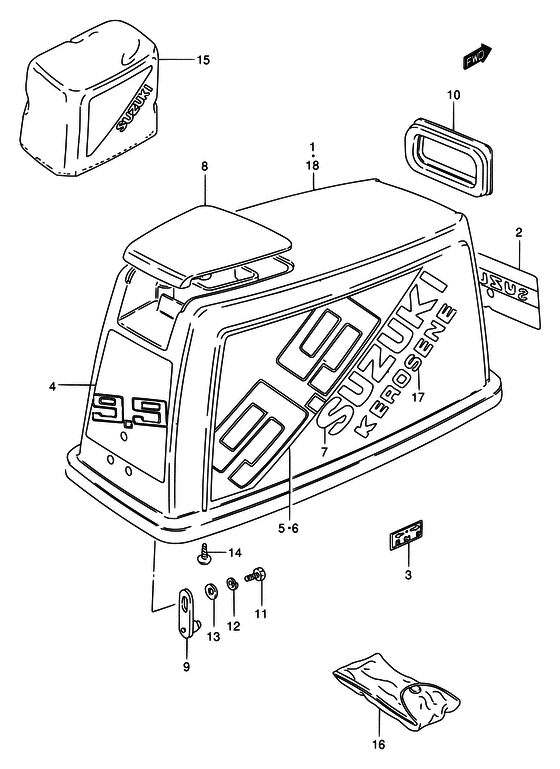

Каталоги запчастей для подвесных лодочных моторов Suzuki DT9.9 S/L (KS/L/XL) Капот

#	код	цена	кол-во в узле
1	61402-93821-02M Капот	-- под заказ
1	61631-94410-000 Крюк Rack, under cover	-- под заказ
2	61422-93952-000 Маркировка эмблема Mark, emblem, front	-- под заказ
3	21131-96003-000 Маркировка муфты Mark, clutch shift	-- под заказ
3	21131-96010-000 Маркировка Mark, shift	224.20р под заказ	Preference
4	61435-93951-000 Маркировка эмблема Mark, emblem, rear	-- под заказ
5	61443-93952-000 Наклейка задняя Decal, cover stbd	-- под заказ
6	61453-93952-000 Наклейка задняя Decal, cover port	-- под заказ
7	68111-32B10-019 Эмблема (чёрная) Emblem, suzuki	4'147.70р под заказ	Preference
8	61431-93901-0ED Крышка	-- под заказ
9	61610-96302-000 Защелка	-- под заказ
10	61622-93901-000 Уплотнение Seal, recoil starter	-- под заказ
11	01500-06127-000 Болт	112.10р под заказ	Preference
12	08321-01067-000 Шайба, стопорная	112.10р под заказ	Preference
13	08322-01067-000 Шайба	112.10р под заказ	Preference
14	03242-06163-000 Болт Screw, tilt handle	112.10р под заказ	Preference
14	03241-0616C-000 Болт	112.10р под заказ	Preference
15	68110-94400-000 Чехол	10'313.20р под заказ	Preference
16	09800-01001-000 Ключи	7'174.40р под заказ	Preference
17	61449-94360-019 Маркировка керосина	-- под заказ
18	61410-93905-0ED Капот Cover, engine	-- под заказ

Carburetor assy
(DT9.9/15); NOTE : REFER TO FIG.6(B-8) FOR DT9.9(K)/15(K)

Carburetor assy
(DT9.9K/15K)

Цилиндр
(DT9.9K/15K); NOTE : COLOR : 0ED (GRAY)

Цилиндр
(DT9.9/15); NOTE : COLOR : 0ED (GRAY) REFER TO FIG.2 (B-3) FOR DT9.9K/DT15K

Equipo electrico
(1) (ELECTRIC STARTER)

Equipo electrico
(2)

Топливный насос
(DT9.9/15); NOTE : REFER TO FIG.9 (C-4) FOR DT9.9K/15K

Топливный насос
(DT9.9K/15K)

Корпус редуктора
NOTE : COLOR : 0ED (GRAY) 019 (BLACK)

Handle bars

Зажигание
(~MODEL:95); NOTE : REFER TO FIG.18(D-5) FOR MODEL:96~00

Зажигание
(MODEL:96~00)

Зажигание
(~MODEL:95); NOTE : REFER TO FIG.20 (D-7) FOR MODEL:96~00

Зажигание
(MODEL:96~00)

Стартер
NOTE : N.S.I : NEUTRAL INTER LOCK

Поворотный кронштейн
(MODEL:95~00); NOTE : COLOR : 0ED (GRAY)

Поворотный кронштейн
(~MODEL:94); NOTE : COLOR : 02M(SILVER) 0ED(GRAY) REFER TO FIG.26 (E-8) FOR SWIVEL BRACKET MODEL:95~00

Tank fuel
(MODEL:88~92/24L)

Tank fuel
(MODEL:88~94/15L)

Tank fuel
(MODEL:86,87/23L)

Tank fuel
(MODEL:86,87/15L); NOTE : REFER TO FIG.40 (H- 4) FOR MODEL:86,87/23L REFER TO FIG.41 (H- 6) FOR MODEL:88~93/15L REFER TO FIG.42 (H- 8) FOR MODEL:88~92/24L REFER TO FIG.43 (H-11) FOR MODEL:93~00/24L REFER TO FIG.44 (H-13) FOR PLASTIC:12L REFER T

Tank fuel
(MODEL:93~00)(*); NOTE : (*) DT9.9K:231077~ DT15K:231069~ DT9.9:232388~ DT15:232705~

Tank fuel
(~MODEL:92/E28)

Tank fuel
(PLASTIC:12L)

Tank fuel
(PLASTIC:25L)

Капот
(DT9.9/9.9K,MODEL:86); NOTE : COLOR : 02M (SILVER) 019 (BLACK) 0ED (GRAY) REFER TO FIG.31 (G- 3) FOR DT9.9/9.9K,MODEL:87,88 REFER TO FIG.32 (G- 4) FOR DT9.9/9.9K,MODEL:89~93 REFER TO FIG.33 (G- 5) FOR DT15/15K,MODEL:86 REFER TO FIG.34 (G- 6)

Капот
(DT9.9/9.9K,MODEL:87,88); NOTE : COLOR : 02M(SILVER) 8EH(26M/764) 26M(BURGUNDY) 01T(WHITE) 0ED(GRAY) 019(BLACK) 70G(764/019) 764(GOLD)

Капот
(DT9.9/9.9K,MODEL:89~93); NOTE : COLOR : 0ED(GRAY) 01T(WHITE) 019(BLACK) 70G(764/019) 8EH(26M/764) 1RR(GOLD) 764(GOLD) 26M(BURGUNDY)

Капот
(DT15/15K,MODEL:89~93); NOTE : COLOR : 01T (WHITE) 0ED (GRAY) 8EH (26M/764) 70G (764/019) 019 (BLACK) 764 (GOLD) 26M (BURGUNDY) 1RR (GOLD)

Капот
(DT9.9(K)/15(K) MODEL:94~96)

Капот
(DT9.9(K)/15(K) MODEL:97~00)

Зажимной кронштейн
(MODEL:95~00); NOTE : COLOR : 0ED (GRAY)

Зажимной кронштейн
(~MODEL:94); NOTE : COLOR : 02M (SILVER) 01T (WHITE) 0ED (GRAY) REFER TO FIG.24 (E-4) FOR CLAMP BRACKET MODEL:95~00

Кожух впускного коллектора
NOTE : COLOR : 0ED (GRAY)

Кожух приводного вала
NOTE : COLOR : 02M(SILVER) 01T(WHITE) 0ED(GRAY)

Нижняя крышка
(MODEL:97~00)

Нижняя крышка
NOTE : COLOR : 02M (SILVER) 01T (WHITE) 0ED (GRAY) REFER TO FIG.29A(F-6) FOR MODEL:97~00

Опция

Опция: дистанционное управление
(1)

Опция: дистанционное управление
(2); NOTE : COLOR : 0ED (GRAY) REFER TO FIG.54(I-10) FOR MODEL:93~00

Опция: дистанционное управление
(MODEL:93~00); NOTE : COLOR : 0ED (GRAY)

Опция: запчасти для дистанционного управления
NOTE : REFER TO FIG.51(I-6) FOR MODEL:97~00

Опция: запчасти для дистанционного управления
(MODEL:97~00)

Опция: комплект прокладок

Опция: продольная рулевая тяга

Опция: стартерный двигатель
NOTE : COLOR : 0ED (GRAY)

Опция: электрооборудование
(1)

Опция: электрооборудование
(2)

Стартерный мотор
(MODEL:93~00); NOTE : COLOR : 0ED (GRAY)

Стартерный мотор
(MODEL:86~92); NOTE : COLOR : 0ED (GRAY) REFER TO FIG.16(D-3) FOR MODEL:93~00

Управление дроссельной заслонкой
