Каталоги запчастей для подвесных лодочных моторов SUZUKI DT15 S/L (KS/L/UL)

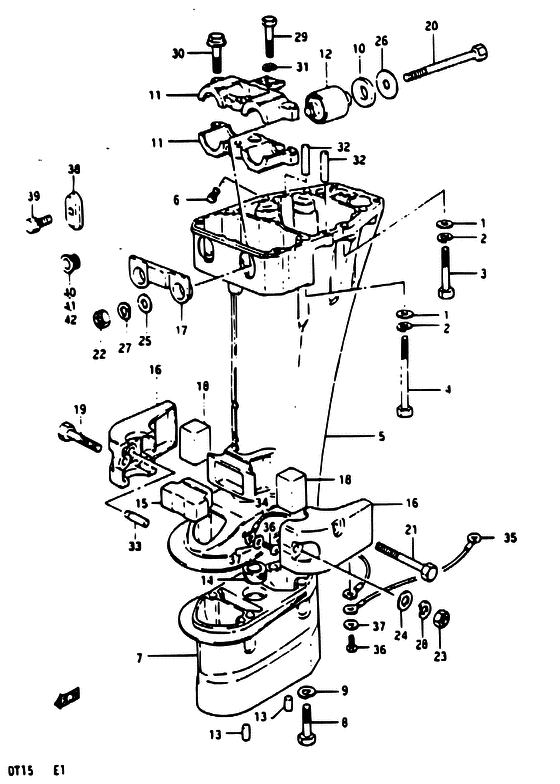

Кожух приводного вала

Каталоги запчастей для подвесных лодочных моторов SUZUKI DT15 S/L (KS/L/UL)
#кодценакол-во в узле
1 09160-08015-000
Болт
Washer (8.5x16x1.2)		 --
под заказ
1 09160-08082-000
Шайба
 224.20р
под заказ
2 09162-08003-000
Пластина замка
 --
под заказ
2 09162-08007-000
WASHER,LOCK
Lock washer		 224.20р
под заказ
3 09100-08214-000
Bolt (8*50)
 --
под заказ
3 09118-08106-000
BOLT(8X50)
Bolt (8x50)		 448.40р
под заказ
4 09100-08197-000
Болт 8 X 85
Bolt (8*85)		 448.40р
под заказ
5 52111-93902-02M
Корпус торсионного вала (L/UL)
 --
под заказ
5 52111-93944-0ED
HOUSING,DRIVE SHAFT(L/UL)
 69'165.70р
под заказ
5 52117-94400-000
Трубка водная
 224.20р
под заказ
5 52111-93903-02M
Корпус торсионного вала (L/UL)
 --
под заказ
5 52111-93912-02M
Корпус торсионного вала (S)
 --
под заказ
5 09117-06052-000
Болт
 --
под заказ
5 52111-93952-0ED
Housing,drive shaft (s(gray)
 --
под заказ
5 55321-90L00-000
ZINC,PROTECTION
 2'578.30р
под заказ
5 52111-93922-0ED
Корпус торсионного вала (L/UL)
 --
под заказ
5 52111-93932-02M
Корпус торсионного вала (S)
 --
под заказ
5 52111-93932-0ED
Корпус торсионного вала (S)
 --
под заказ
5 52111-93941-01T
Корпус торсионного вала (L/UL)
 --
под заказ
5 52111-93951-01T
Корпус торсионного вала (S)
 --
под заказ
6 52117-94400-000
Трубка водная
 224.20р
под заказ
7 52131-93901-01T
Корпус удлиняющий(UL)
 --
под заказ
7 52131-93903-0ED
CASE,EXTENSION
 58'292.00р
под заказ
7 52131-93901-02M
Корпус удлиняющий(UL)
 --
под заказ
8 09100-08232-000
BOLT(8X30)
 336.30р
под заказ
9 09162-08003-000
Пластина замка
 --
под заказ
9 09162-08007-000
WASHER,LOCK
Lock washer		 224.20р
под заказ
10 54121-93900-000
Валик верхней опоры
 --
под заказ
10 54121-92D00-000
Стопор
Cushion, upper mount		 336.30р
под заказ
11 54137-93901-000
Крышка верхней опоры
 --
под заказ
11 54137-90L00-000
COVER,UPR MOUNT
 6'838.10р
под заказ
12 54130-93901-000
Опора верхняя
 5'156.60р
под заказ
13 09202-06023-000
PIN(6X10)
 224.20р
под заказ
14 09307-13001-000
Втулка
 --
под заказ
14 09320-13022-000
Втулка
 896.80р
под заказ
15 54151-93900-000
Опора нижняя
Mount, lower thrust		 1'121.00р
под заказ
16 54210-93910-01T
Крышка нижней опоры (белая)
 --
под заказ
16 54211-93911-0ED
COVER,LWR MOUNT STBD
 26'679.80р
под заказ
16 54221-93911-0ED
COVER,LWR MOUNT PORT
 11'210.00р
под заказ
16 54210-93910-02M
Крышка, нижняя, передняя (серебристая)
 --
под заказ
16 54210-93910-0ED
Крышка, нижняя опора (серая)
 --
под заказ
17 54125-93901-000
Опора верхняя
Mount, upper thrust reverse		 896.80р
под заказ
18 54167-93900-000
Опора нижняя
Mount, lower side		 1'008.90р
под заказ
19 09100-08248-000
Болт
 --
под заказ
19 09117-08056-XC0
Болт,8X40
 336.30р
под заказ
20 09100-08209-000
BOLT(8X90)
Bolt (8x90)		 448.40р
под заказ
21 09100-08137-000
Болт опоры (8X30)
 --
под заказ
21 09100-08215-000
Болт
 224.20р
под заказ
22 09140-08016-000
Гайка
 224.20р
под заказ
22 09140-08023-XC0
Гайка
 224.20р
под заказ
23 09140-08016-000
Гайка
 224.20р
под заказ
23 09140-08023-XC0
Гайка
 224.20р
под заказ
24 09160-08082-000
Шайба
 224.20р
под заказ
25 09160-08083-000
Шайба
 --
под заказ
25 09160-08082-000
Шайба
 224.20р
под заказ
26 09160-08084-000
Шайба
Stopper		 112.10р
под заказ
27 09162-08007-000
WASHER,LOCK
Lock washer		 224.20р
под заказ
28 09162-08007-000
WASHER,LOCK
Lock washer		 224.20р
под заказ
29 09100-06112-000
Болт нижней опоры
 --
под заказ
29 09117-06035-000
BOLT(6X45)
Bolt (6x45)		 224.20р
под заказ
30 09103-08111-000
Болт
Bolt (8x45)		 224.20р
под заказ
30 29103-93J20-000
Болт
Bolt, hook lever (8x45) (stbd / port)		 224.20р
под заказ
31 09162-06001-000
Пластина замка
 --
под заказ
31 09162-06006-000
Шайба
Lock washer		 112.10р
под заказ
32 09202-06019-000
Штифт (STAI
Shear pin (6x35)(sus)		 224.20р
под заказ
33 54213-93900-000
Стопор
 --
под заказ
33 54213-93901-000
PIN,LWR MOUNT COVER KNOCK
 336.30р
под заказ
34 36894-95200-000
Провод
 --
под заказ
34 36894-95201-000
Провод
 1'121.00р
под заказ
35 36895-87D00-000
Провод
 --
под заказ
35 36895-87D01-000
Провод
 1'569.40р
под заказ
35 36894-94400-000
Провод
 --
под заказ
35 36894-94401-000
Провод
Lead (l,ll)		 1'121.00р
под заказ
36 09125-05050-000
Винт 5X8
 224.20р
под заказ
37 09161-05014-000
Шайба
 --
под заказ
37 09161-05114-000
Шайба
Washer (5.2x11.0x1.0)		 224.20р
под заказ
38 41811-98500-000
Протектор цинковый
Zinc, protection		 2'578.30р
под заказ
38 55321-90L00-000
ZINC,PROTECTION
 2'578.30р
под заказ
39 09117-06052-000
Болт
 --
под заказ
40 52124-93901-000
Втулка
 --
под заказ
41 52125-93900-000
Втулка
Bush, drain hole no. 2		 --
под заказ
42 52126-93900-000
Втулка
Bush, drain hole no. 3		 --
под заказ
