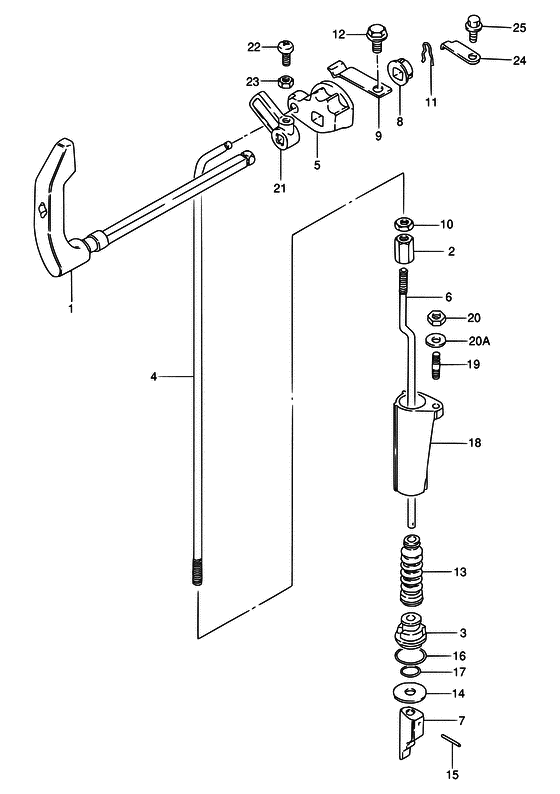

Каталоги запчастей для подвесных лодочных моторов Suzuki DT15 S/L (KS/L/UL) Бендикс

#	код	цена	кол-во в узле
1	21110-93912-000 Рукоятка муфты	-- под заказ
1	21110-90L01-000 LEVER,CLUTCH	3'587.20р под заказ	Preference
2	23311-94300-000 Зажим муфты	784.70р под заказ	Preference
3	25211-93901-000 Направляющая переключетеля	1'121.00р под заказ	Preference
4	23111-93901-000 Штанга муфты	1'793.60р под заказ	Preference
5	23211-93900-000 Рычаг муфты	2'354.10р под заказ	Preference
6	25111-93900-000 Гильза (L)	-- под заказ
6	25100-93820-000 SHIFT ROD SET(L)	10'425.30р под заказ	Preference
6	25111-93910-000 Гильза (S)	-- под заказ
6	25100-93810-000 SHIFT ROD SET(S)	10'425.30р под заказ	Preference
6	25111-93920-000 Гильза (UL) Rod, shift (ul)	-- под заказ
6	25100-93830-000 SHIFT ROD SET(X)	5'829.20р под заказ	Preference
7	25311-93910-000 Кулачок переключателя	8'183.30р под заказ	Preference
7	25311-93E00-000 Кулачок переключателя	-- под заказ
7	25311-93E10-000 Кулачок переключателя	-- под заказ
8	21220-93900-000 Втулка сцепления Bush, clutch lever	-- под заказ
8	21221-95L00-000 BUSH,CLUTCH LEVER	672.60р под заказ	Preference
9	23213-93900-000 Пружина Spring, notch plate	336.30р под заказ	Preference
10	09140-06020-000 Гайка	224.20р под заказ	Preference
11	09384-06003-000 Пружина Snap retainer	224.20р под заказ	Preference
12	02162-06127-000 Винт	112.10р под заказ	Preference
13	25222-93901-000 BOOT,SHIFT ROD	672.60р под заказ	Preference
14	09160-05005-000 Шайба Washer (5.5x24x1.6)	-- под заказ
14	09160-05047-000 Шайба	112.10р под заказ	Preference
15	09205-02006-000 PIN,SPRING(2X12) Pin, spring	112.10р под заказ	Preference
16	09280-05005-000 O RING(D:3.5,ID:4.9) O ring (d:3.5 id:4.9)	112.10р под заказ	Preference
17	09280-19006-000 Кольцо O ring (d:3.6 id:18.6)	224.20р под заказ	Preference
17	59291-94J00-000 O RING,SHIFT ROD GUIDE	224.20р под заказ	Preference
18	25205-93901-000 Хомут рукоятки Collar, shift rod	-- под заказ
18	25215-94J00-000 Стопор направляющей	1'345.20р под заказ	Preference
19	09108-05007-000 Болт Stud bolt	224.20р под заказ	Preference
20	09140-05005-000 Гайка	224.20р под заказ	Preference
20A	09160-05029-000 Шайба	112.10р под заказ	Preference
21	21313-93900-000 Рычаг Arm, electrical ns1	2'914.60р под заказ	Preference
22	02112-05167-000 Болт	112.10р под заказ	Preference
22	09125-05074-000 Винт 5X16	224.20р под заказ	Preference
23	08310-00057-000 Гайка	112.10р под заказ	Preference
23	09140-05005-000 Гайка	224.20р под заказ	Preference
24	21126-92D00-000 Держатель муфта Holder, clutch shaft	224.20р под заказ	Preference
25	02162-06127-000 Винт	112.10р под заказ	Preference

Carburetor assy
(DT9.9/15); NOTE : REFER TO FIG.6(B-8) FOR DT9.9(K)/15(K)

Carburetor assy
(DT9.9K/15K)

Carburetor assy

Цилиндр
(DT9.9K/15K); NOTE : COLOR : 0ED (GRAY)

Цилиндр
(DT9.9/15); NOTE : COLOR : 0ED (GRAY) REFER TO FIG.2 (B-3) FOR DT9.9K/DT15K

Цилиндр

Equipo electrico
(2)

Equipo electrico
(1) (ELECTRIC STARTER)

Equipo electrico
(2)

Equipo electrico
(1) (ELECTRIC STARTER)

Топливный насос
(DT9.9/15); NOTE : REFER TO FIG.9 (C-4) FOR DT9.9K/15K

Топливный насос
(DT9.9K/15K)

Топливный насос

Корпус редуктора
NOTE : COLOR : 0ED (GRAY) 019 (BLACK)

Корпус редуктора
NOTE : COLOR : 02M (SILVER) 01T (WHITE) 0ED (GRAY) 019 (BLACK) COLOR : 01T (WHITE) 019 (BLACK)

Handle bars

Зажигание
(MODEL:96~00)

Зажигание
(~MODEL:95); NOTE : REFER TO FIG.20 (D-7) FOR MODEL:96~00

Зажигание
(MODEL:96~00)

Зажигание

Зажигание
(~MODEL:95); NOTE : REFER TO FIG.18(D-5) FOR MODEL:96~00

Стартер
NOTE : N.S.I : NEUTRAL INTER LOCK

Поворотный кронштейн

Поворотный кронштейн
(MODEL:95~00); NOTE : COLOR : 0ED (GRAY)

Поворотный кронштейн
(~MODEL:94); NOTE : COLOR : 02M(SILVER) 0ED(GRAY) REFER TO FIG.26 (E-8) FOR SWIVEL BRACKET MODEL:95~00

Tank fuel
(MODEL:86, 87); NOTE : REFER TO FIG. 27 (D-10) FOR MODEL:88~90

Tank fuel
(PLASTIC:25L)

Tank fuel
(PLASTIC:12L)

Tank fuel
(MODEL:93~00)(*); NOTE : (*) DT9.9K:231077~ DT15K:231069~ DT9.9:232388~ DT15:232705~

Tank fuel
(MODEL:88~92/24L)

Tank fuel
(MODEL:88~94/15L)

Tank fuel
(MODEL:86,87/23L)

Tank fuel
(MODEL:86,87/15L); NOTE : REFER TO FIG.40 (H- 4) FOR MODEL:86,87/23L REFER TO FIG.41 (H- 6) FOR MODEL:88~93/15L REFER TO FIG.42 (H- 8) FOR MODEL:88~92/24L REFER TO FIG.43 (H-11) FOR MODEL:93~00/24L REFER TO FIG.44 (H-13) FOR PLASTIC:12L REFER T

Tank fuel
(~MODEL:92/E28)

Капот
(DT9.9(K)/15(K) MODEL:94~96)

Капот
(DT15/15K,MODEL:89~93); NOTE : COLOR : 01T (WHITE) 0ED (GRAY) 8EH (26M/764) 70G (764/019) 019 (BLACK) 764 (GOLD) 26M (BURGUNDY) 1RR (GOLD)

Капот
(DT15/15K,MODEL:86); NOTE : COLOR : 02M (SILVER) 019 (BLACK) 0ED (GRAY)

Капот
(DT9.9/9.9K,MODEL:89~93); NOTE : COLOR : 0ED(GRAY) 01T(WHITE) 019(BLACK) 70G(764/019) 8EH(26M/764) 1RR(GOLD) 764(GOLD) 26M(BURGUNDY)

Капот
(DT9.9/9.9K,MODEL:86); NOTE : COLOR : 02M (SILVER) 019 (BLACK) 0ED (GRAY) REFER TO FIG.31 (G- 3) FOR DT9.9/9.9K,MODEL:87,88 REFER TO FIG.32 (G- 4) FOR DT9.9/9.9K,MODEL:89~93 REFER TO FIG.33 (G- 5) FOR DT15/15K,MODEL:86 REFER TO FIG.34 (G- 6)

Капот
(MOOEL:86); NOTE : REFER TO FIG. 23 (D-6) FOR MODEL:87, 88 REFER TO FIG. 24 (D-7) FOR MODEL:89, 90

Капот
(DT9.9(K)/15(K) MODEL:97~00)

Зажимной кронштейн
(~MODEL:94); NOTE : COLOR : 02M (SILVER) 01T (WHITE) 0ED (GRAY) REFER TO FIG.24 (E-4) FOR CLAMP BRACKET MODEL:95~00

Зажимной кронштейн
(MODEL:95~00); NOTE : COLOR : 0ED (GRAY)

Кожух впускного коллектора
NOTE : COLOR : 0ED (GRAY)

Кожух впускного коллектора

Кожух приводного вала
NOTE : COLOR : 02M(SILVER) 01T(WHITE) 0ED(GRAY)

Кожух приводного вала
NOTE : COLOR : 01T (WHITE) 02M (SILVER) 0ED (GRAY)

Нижний блок
NOTE : FIG. 6 REF. NO. 11, 15~22 FIG. 9 REF. NO. 3, 6, 7, 13~20 FIG. 19 REF. NO. 1~6, 11~18, 26~28, 34 FIG. 20 REF. NO. 1~20 COLOR : 01T (WHITE) 02M (SILVER) 0ED (GRAY) ##NOTE 1: PERIOD OF AVAIABILITY ASSEMBLY PARTS ARE AVAIABLE ONLY WHEN M

Нижняя крышка
NOTE : COLOR : 02M (SILVER) 01T (WHITE) 0ED (GRAY) REFER TO FIG.29A(F-6) FOR MODEL:97~00

Нижняя крышка

Нижняя крышка
(MODEL:97~00)

Опция

Опция: дистанционное управление
(2)

Опция: дистанционное управление
(1); NOTE : COLOR : 02M (SILVER) 01T (WHITE) 0ED (GRAY)

Опция: дистанционное управление
(MODEL:93~00); NOTE : COLOR : 0ED (GRAY)

Опция: дистанционное управление
(2); NOTE : COLOR : 0ED (GRAY) REFER TO FIG.54(I-10) FOR MODEL:93~00

Опция: дистанционное управление
(1)

Опция: запчасти для дистанционного управления
NOTE : COLOR : 02M (SILVER) 01T (WHITE) 0ED (GRAY)

Опция: запчасти для дистанционного управления
(MODEL:97~00)

Опция: запчасти для дистанционного управления
NOTE : REFER TO FIG.51(I-6) FOR MODEL:97~00

Опция: комплект прокладок

Опция: продольная рулевая тяга

Опция: стартерный двигатель
NOTE : COLOR : 0ED (GRAY)

Опция: электрооборудование
(2)

Опция: электрооборудование
(1)

Опция: электрооборудование
(2)

Опция: электрооборудование
(3)

Опция: электрооборудование
(1)

Стартерный мотор
(MODEL:93~00); NOTE : COLOR : 0ED (GRAY)

Стартерный мотор

Стартерный мотор
(MODEL:86~92); NOTE : COLOR : 0ED (GRAY) REFER TO FIG.16(D-3) FOR MODEL:93~00

Управление дроссельной заслонкой
