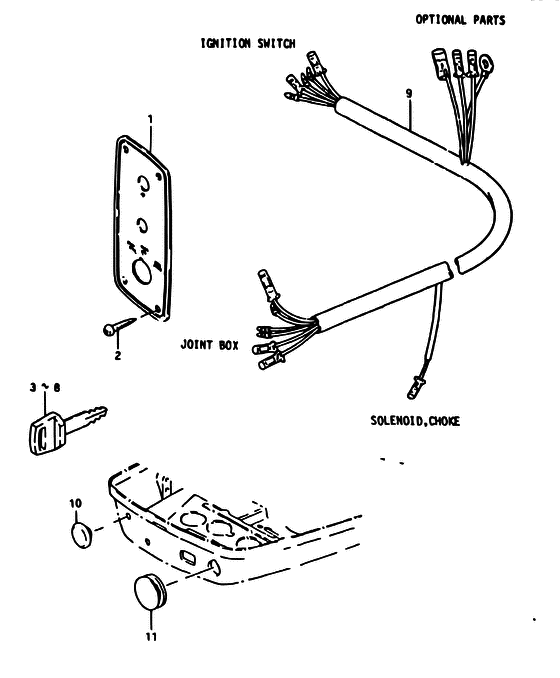

Каталоги запчастей для подвесных лодочных моторов Suzuki DT20 S/L Опция: электрооборудование

#	код	цена	кол-во в узле
1	37139-95251-000 Плата переключателя	-- под заказ
2	03112-05209-000 Болт	-- под заказ
2	03111-0520A-000 Болт	112.10р под заказ	Preference
3	37141-93300-000 Ключ зажигания Key, spare 8511	-- под заказ
4	37141-93310-000 Ключ зажигания Key, spare 8512	1'681.50р под заказ	Preference
5	37141-93320-000 Ключ зажигания Key, spare 8513	1'121.00р под заказ	Preference
6	37141-93330-000 Ключ зажигания Key, spare 8611	1'121.00р под заказ	Preference
7	37141-93340-000 Ключ зажигания Key, spare 8612	1'121.00р под заказ	Preference
8	37141-93350-000 Ключ зажигания Key, spare 8613	1'121.00р под заказ	Preference
9	36620-93700-000 Проводка	-- под заказ
9	36620-93702-000 Проводка	-- под заказ
9	36620-93703-000 Проводка	-- под заказ
10	37101-93301-000 Крышка	470'932.10р под заказ	Preference
10	09250-12006-000 CAP(OD:20)	224.20р под заказ	Preference
11	09250-20004-000 Крышка	-- под заказ
