Каталоги запчастей для подвесных лодочных моторов Suzuki DT28 F Опция: комплект автозапуска

Каталоги запчастей для подвесных лодочных моторов SUZUKI DT28 F
Опция: комплект автозапуска

Каталоги запчастей для подвесных лодочных моторов SUZUKI DT28 F

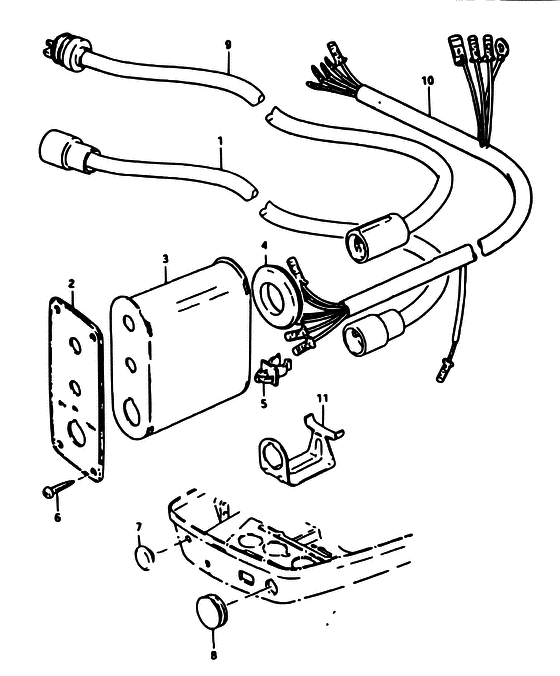

#	код	цена	кол-во в узле
0	33300-93820-000 Дистанционное пусковое устройство	-- под заказ
0	33300-93840-000 Дистанционное пусковое устройство	-- под заказ
1	36620-93350-000 Проводка	-- под заказ
2	37139-95250-000 Плата замка зажигаия	-- под заказ
2	37139-95251-000 Плата переключателя	-- под заказ
3	37143-95250-000 Корпус переключателя	-- под заказ
4	36657-95250-000 Втулка коробки переключателей	-- под заказ
5	09403-09309-000 Зажим Clamp, switch housing	336.30р под заказ	Preference
6	03112-05209-000 Болт	-- под заказ
6	03111-0520A-000 Болт	112.10р под заказ	Preference
7	37101-93300-000 Крышка панели	496'603.00р под заказ	Preference
7	09250-12006-000 CAP(OD:20)	224.20р под заказ	Preference
7	37101-93301-000 Крышка	470'932.10р под заказ	Preference
8	09250-20004-000 Крышка	-- под заказ
9	36620-93300-000 Жгут проводов	-- под заказ
11	37150-95250-000 Струбцина замка зажигания	-- под заказ

Каталог несет в первую очередь справочную информацию, поэтому обращаем ваше внимание, что наличие деталей в каталоге не означает ее наличие на нашем складе.
