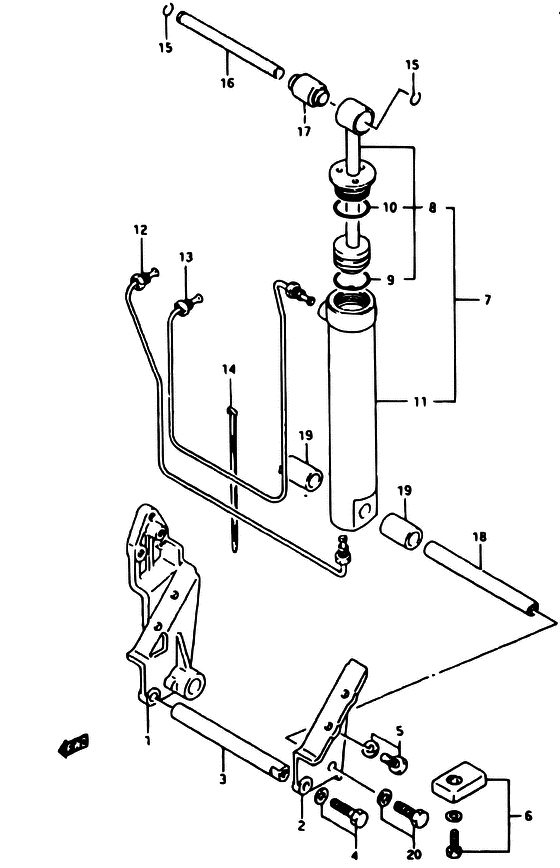

Каталоги запчастей для подвесных лодочных моторов Suzuki DT40 Цилиндр гидроподъема

#	код	цена	кол-во в узле
1	48111-94401-02M Кронштейн цилиндра Bracket, tilt cylinder stbd	-- под заказ
1	48111-94402-0ED Кронштейн цилиндра Bracket, tilt cylinder stbd	-- под заказ
2	48112-94402-0ED Кронштейн цилиндра Bracket, tilt cylinder port	-- под заказ
3	48135-94400-000 Штанга кронштейна	-- под заказ
4	09117-08047-000 Болт 8X30	336.30р под заказ	Preference
5	09117-08057-000 Болт Bolt (8x25)	336.30р под заказ	Preference
5	09117-08110-000 BOLT(8X25)	336.30р под заказ	Preference
6	55320-95310-000 Комплект цинковый Zinc, protection	-- под заказ
6	55320-95311-000 Протектор цинковый	3'587.20р под заказ	Preference
7	48600-94401-0ED Цилиндры Cylinder assy, trim & tilt	-- под заказ
8	48601-94400-000 Поршень	-- под заказ
9	48627-95510-000 Кольцо O ring, piston	1'681.50р под заказ	Preference
10	48633-95510-000 Кольцо O ring, head	3'250.90р под заказ	Preference
10	48633-95520-000 Прокладка O ring, head	2'354.10р под заказ	Preference
11	48641-94400-000 Трубка, цилиндра	-- под заказ
12	48710-94400-000 Трубка впуска Tube, inlet, no.1	-- под заказ
13	48720-94401-000 Трубка выхода Tube, inlet, no.2	-- под заказ
14	09407-14403-000 CLAMP(L:125) Clamp, spark plug cap	336.30р под заказ	Preference
15	09380-12002-000 RING,SNAP Circlip	224.20р под заказ	Preference
16	48321-94400-000 Вал гидроподъемника Shaft, tilt cylinder upper	-- под заказ
17	09319-12041-000 Втулка Bush, piston rod	2'914.60р под заказ	Preference
18	48121-94401-000 Вал гидроподъемника Shaft, tilt cylinder lower	-- под заказ
19	48163-94400-000 Прокладка гидроподъёмника Spacer, tilt cylinder lower	-- под заказ
20	09117-08057-000 Болт Bolt (8x25)	336.30р под заказ	Preference
20	09117-08110-000 BOLT(8X25)	336.30р под заказ	Preference
