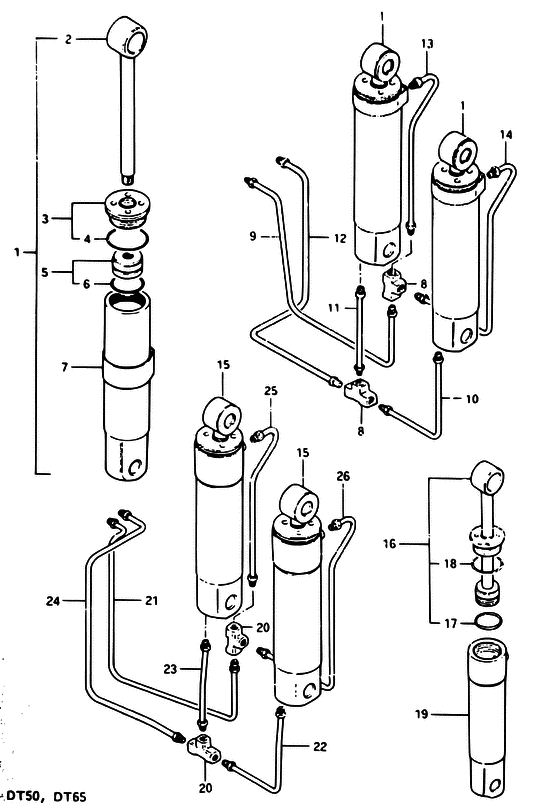

Каталоги запчастей для подвесных лодочных моторов Suzuki DT50 Опция: цилиндр системы гидроподъема

#	код	цена	кол-во в узле
1	48600-95500-01J Цилиндр	-- под заказ
2	48610-95500-000 Щpiston rod	-- под заказ
3	48630-95500-000 Щhead assy, cylinder	-- под заказ
4	48633-95500-000 Щщo ring	-- под заказ
5	48620-95500-000 Щpiston	-- под заказ
6	48627-95500-000 Кольцо Щщo ring	-- под заказ
7	48670-95500-01J Цилиндр	-- под заказ
8	48711-95500-000 Соединитель 3-х сторонний	-- под заказ
9	48721-95500-000 Трубка (1)	-- под заказ
10	48722-95500-000 Трубка (2)	-- под заказ
11	48723-95500-000 Трубка (3)	-- под заказ
12	48724-95500-000 Трубка (4)	-- под заказ
13	48725-95500-000 Трубка (5)	-- под заказ
14	48726-95500-000 Трубка (6)	-- под заказ
15	48600-95510-01J Цилиндр	-- под заказ
16	48601-95510-000 Щpiston	-- под заказ
17	48627-95510-000 Кольцо O ring, piston	1'681.50р под заказ	Preference
18	48633-95510-000 Кольцо O ring, head	3'250.90р под заказ	Preference
19	48641-95510-000 Щtube, cylinder	-- под заказ
20	48711-95510-000 Соединение Connector, 3 way	-- под заказ
21	48720-95510-000 Коллектор Tube, inlet (1)	-- под заказ
22	48730-95510-000 Трубка впуска (2)	-- под заказ
23	48740-95510-000 Трубка впуска (3)	-- под заказ
24	48750-95510-000 Трубка выпуска (1)	-- под заказ
25	48760-95510-000 Трубка выпуска (2)	-- под заказ
26	48770-95510-000 Трубка выпуска (3)	-- под заказ
