Каталоги запчастей для подвесных лодочных моторов SUZUKI DT50A

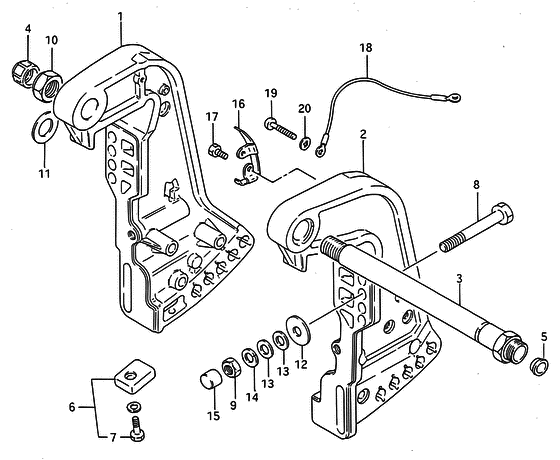

Зажимной кронштейн

Каталоги запчастей для подвесных лодочных моторов SUZUKI DT50A
#кодценакол-во в узле
1 41111-95602-0ED
Кронштейн S
Bracket, clamp stbd
--
под заказ

2 41121-95610-0ED
Кронштейн P
Bracket, clamp port
--
под заказ

3 41130-95540-000
Вал кронштейна
Shaft, clamp brkt
--
под заказ

3 41130-95541-000
Трубка струбцины
48'987.70р
под заказ
4 41151-94500-000
Крышка кронштейна
1'233.10р
под заказ
5 41152-94500-000
Заглушка кронштейна
Plug, clamp bracket shaft
224.20р
под заказ
6 55320-95310-000
Комплект цинковый
Zinc, protection
--
под заказ

6 55320-95311-000
Протектор цинковый
3'587.20р
под заказ
7 09116-06092-000
Болт
Bolt (6x16)
--
под заказ

7 09116-06094-000
Болт 6X15
112.10р
под заказ
8 09100-12039-000
Болт
Bolt (12x100)
--
под заказ

8 09100-12093-000
BOLT(12X100)
2'129.90р
под заказ
8 09159-12014-000
Гайка
896.80р
под заказ
9 09140-12028-000
Гайка
336.30р
под заказ
10 09159-22003-000
Гайка
--
под заказ

10 09159-22006-000
Гайка
3'026.70р
под заказ
11 09160-22046-000
Шайба 22.5X44X
Washer (22.5x44x1)
224.20р
под заказ
12 09160-12044-000
Шайба
Washer (12.5x35x3.2)
336.30р
под заказ
13 09160-12066-000
Шайба
Washer (12.5x22x2.5)
224.20р
под заказ
14 09162-12005-000
Шайба
Lock washer (12.2x21.5x3)
336.30р
под заказ
15 41153-94500-000
Крышка
224.20р
под заказ
16 41241-95502-000
Направляющая рукоятки
--
под заказ

16 41241-95503-000
Направляющая рукоятки
672.60р
под заказ
17 09100-05011-000
Болт
224.20р
под заказ
18 36894-95201-000
Провод
1'121.00р
под заказ
19 09125-05050-000
Винт 5X8
224.20р
под заказ
20 09161-05114-000
Шайба
Washer (5.2x11.0x1.0)
224.20р
под заказ
