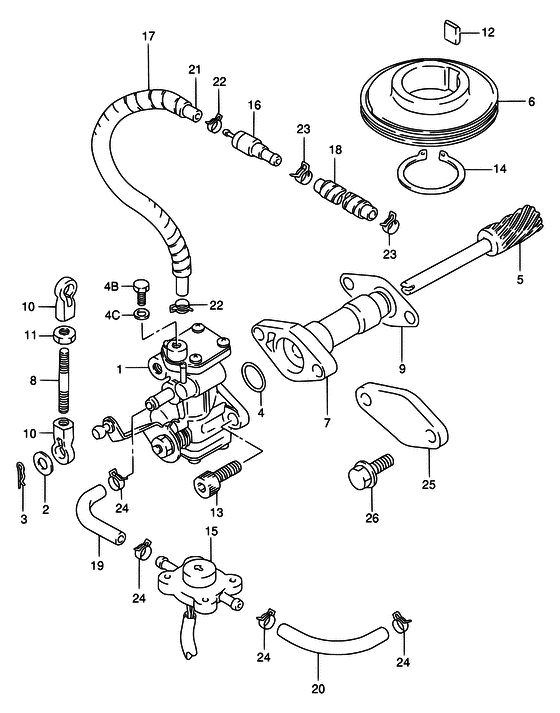

Каталоги запчастей для подвесных лодочных моторов Suzuki DT75 Маслонасос

#	код	цена	кол-во в узле
1	16100-95E00-000 Насос масляный	40'243.90р под заказ	Preference
1	16100-95E10-000 Насос масляный	-- под заказ
2	13432-33100-000 Шайба	224.20р под заказ	Preference
3	16195-87D00-000 Штифт	224.20р под заказ	Preference
4	16198-87D00-000 Кольцо масляного насоса	224.20р под заказ	Preference
4B	16091-94900-000 Болт	336.30р под заказ	Preference
4C	16092-92440-000 Прокладка	224.20р под заказ	Preference
5	16321-95502-000 Барабан масляного насоса Gear, drive	47'866.70р под заказ	Preference
6	16331-95511-000 GEAR,DRIVEN	-- под заказ
7	16340-95520-000 Стопор масляного насоса Retainer, driven gear	-- под заказ
8	19171-92D10-000 Штанга статора Rod, control	336.30р под заказ	Preference
9	16731-95520-000 Прокладка маслянного насоса Gasket, oil pump retainer	224.20р под заказ	Preference
10	19131-95502-000 Коннектор Connector, oil pump no.2	336.30р под заказ	Preference
11	09140-05005-000 Гайка	224.20р под заказ	Preference
12	09421-10001-000 Ключ масляного насоса	336.30р под заказ	Preference
13	07130-06307-000 Болт	112.10р под заказ	Preference
14	08331-31306-000 Пружинное стопорное кольцо	224.20р под заказ	Preference
14	08331-31309-000 Пружинное стопорное кольцо	224.20р под заказ	Preference
15	16250-94710-000 Сенсор масла	10'313.20р под заказ	Preference
16	16710-92E01-000 Клапан	6'165.50р под заказ	Preference
16	16710-94641-000 Клапан	7'847.00р под заказ	Preference
17	16911-92E20-000 Протектор	784.70р под заказ	Preference
18	09351-50803-600 Шланг 5X8X600 Hose, oil	-- под заказ
18	09351-50803-00A HOSE(5X8X1000)	336.30р под заказ	Preference
19	09352-50903-600 Шланг 5X9X600	560.50р под заказ	Preference
20	09352-50903-600 Шланг 5X9X600	560.50р под заказ	Preference
21	09355-25705-600 HOSE(2.5X7X600) Hose, out no.4 (2.5x7x300)	672.60р под заказ	Preference
22	09401-06405-000 Хомут	224.20р под заказ	Preference
23	09401-07403-000 Зажим шланга	-- под заказ
23	09401-08409-000 Зажим	224.20р под заказ	Preference
24	09401-08411-000 Зажим	112.10р под заказ	Preference
25	16345-95600-000 Плата масляного насоса Plate, oil upmp	-- под заказ
26	02162-06167-000 Болт	112.10р под заказ	Preference
26	01550-06167-000 Болт	112.10р под заказ	Preference

Carburetor assy
(DT75TC,WT,WQ,WHQ); NOTE : REFER TO FIG.8 (C- 4) FOR DT85TC,WT,WQ REFER TO FIG.9 (C- 6) FOR DT75MQ,85MQ,85QH

Carburetor assy
(DT85TC,WT,WQ)

Carburetor assy
(DT75MQ,85MQ,85QH)

Цилиндр
(WT,WQ,WHQ,MQ ~MODEL:94); NOTE : COLOR : 0ED (GRAY)

Цилиндр
(DT75TC/85TC/85WT/85MQ/85QH); NOTE : COLOR : 0ED (GRAY) REFER TO FIG.2 (B-4) FOR WT,WQ,WHQ,MQ/~MODEL:94

Жгут проводов
(TC)

Жгут проводов
(DT85WT,85MQ,85QH MODEL:95~00)

Engaging handle
(DT75MQ,85MQ,DT85QH MODEL:92~00)

Engaging handle
(MQ,WHQ MODEL:88~91); NOTE : REFER TO FIG.22 (E- 3) FOR DT75MQ,DT85QH MODEL:92~00

Equipo electrico
(TC-1); NOTE : REFER TO FIG.35(F- 9) FOR TC REFER TO FIG.36(F-10) FOR TC REFER TO FIG.37(F-12) FOR WT,WQ,WHQ ~MODEL:94 REFER TO FIG.38(F-14) FOR WT,WQ,WHQ ~MODEL:94 REFER TO FIG.39(G- 2) FOR MQ ~MODEL:94 REFER TO FIG.40(G- 3) FOR DT85WT,85MQ MO

Equipo electrico
(TC-2)

Equipo electrico
(WT,WQ,WHQ ~MODEL:94)(1)

Equipo electrico
(WT,WQ,WHQ ~MODEL:94)(2)

Equipo electrico
(MQ ~MODEL:94)

Equipo electrico
(DT85WT,85MQ,85QH MODEL:95~00)

Feed set fuel
(DT75WT,75MQ,DT85WT)(*); NOTE : (*) : DT75WT,75MQ ~MODEL:94 DT85WT ~MODEL:91

Feed set fuel
(DT75TC,85TC,85WT,85QH); NOTE : REFER TO FIG.95(2-A-12) FOR DT75WT,75WQ,DT85WT

Топливный насос
(TC,WT,MQ,QH MODEL:95~00)

Топливный насос
NOTE : REFER TO FIG.11(C- 9) FOR TC,WT,MQ,QH MODEL:95~00

Корпус редуктора
NOTE : COLOR : 0ED (GRAY) 019 (BLACK)

Handle bars
(DT75WHQ,DT75MQ,DT85MQ,DT85QH); NOTE : COLOR : 0ED (GRAY)

Зажигание
(WT,WQ,WHQ,MQ ~MODEL:94)

Зажигание
(TC,WT,MQ,QH MODEL:95~00); NOTE : REFER TO FIG.33(F-7) FOR WT,WQ,WHQ,MQ ~MODEL:94

Зажигание
(WT,WQ,WHQ,MQ ~MODEL:94); NOTE : COLOR : 0ED (GRAY)

Зажигание
(TC ~MODEL:00/WT,MQ,QH MODEL:95~00)

Дистанционное управление
(TC/OPT:WT,WQ,MQ); NOTE : COLOR : 02M (SILVER) 01T (WHITE) 0ED (GRAY) REFER TO FIG.81(L-13) FOR MODEL:93~00

Дистанционное управление
(TC/OPT:WT,WQ,MQ)(MODEL:93~00); NOTE : COLOR : 0ED (GRAY)

Starter assy recoil
(DT85MQ MODEL:95~96); NOTE : COLOR : 0ED (GRAY)

Starter assy recoil
(MQ); NOTE : REFER TO FIG.17(D-6) FOR DT85MQ MODEL:95~96

Switch volt change
(DT85WT,85MQ,85QH MODEL:95~00)

Поворотный кронштейн
(DT85MQ,85QH MODEL:95~00)(*); NOTE : (*)DT85MQ : ~MODEL:96 (*)DT85QH : MODEL:97~00

Поворотный кронштейн
(DT75TC,85TC,75CQ,85CQ ~MODEL:94); NOTE : COLOR : 0ED (GRAY) REFER TO FIG.46 (H- 7) FOR DT75TC,85TC,85WT MODEL:95 REFER TO FIG.47 (H- 8) FOR DT75TC,85TC,85WT MODEL:96~00 REFER TO FIG.48 (H- 9) FOR WT,WQ,WHQ,MQ ~MODEL:94 REFER TO FIG.49 (H-12

Поворотный кронштейн
(DT75TC,85TC,85WT MODEL:96~00); NOTE : COLOR : 0ED (GRAY)

Поворотный кронштейн
(WT,WQ,WHQ,MQ ~MODEL:94); NOTE : COLOR : 0ED (GRAY)

Tank fuel
(TC); NOTE : REFER TO FIG.75(L-4) FOR WT,WQ,WHQ,MQ REFER TO FIG.65(L-6) FOR E28 REFER TO FIG.66(L-7) FOR PLASTIC

Tank fuel
(WT,WQ,WHQ,MQ)

Tank fuel
(E28)

Tank fuel
(PLASTIC)

Цилиндр наклона
(TC,WT ~MODEL:94); NOTE : COLOR : 0ED (GRAY)

Капот
(DT85TC/MODEL:89~94); NOTE : COLOR : 0ED (GRAY) 70G (764/019) 019 (BLACK) 764 (GOLD) 12R (SILVER)

Капот
(DT75TC,85TC MODEL:95~97)

Капот
(DT75TC/MODEL:89~94); NOTE : COLOR : 0ED (GRAY) 70G (764/019) 019 (BLACK) 764 (GOLD) 12R (SILVER)

Капот
(DT75TC/85TC/MODEL:88); NOTE : COLOR : 0ED (GRAY) 70G (764/019) 8EF (26J/26K) 764 (GOLD) 26J (LIGHT GRAY) 26K (CHARCOAL) 26H (GREAT BURGUNDY) 8EH (26M/764) REFER TO FIG.64 (J-10) FOR DT75TC/MODEL:89~94 REFER TO FIG.65 (J-12) FOR

Капот
(DT85MQ MODEL:95,96); NOTE : COLOR : 0ED (GRAY) 1RR (GOLD)

Капот
(DT75WT,WQ,WHQ/DT85WT,WQ,WHQ/MODEL:89~94); NOTE : COLOR : 01T (WHITE) 0ED (GRAY)

Капот
(DT85WT,85QH MODEL:95~97); NOTE : COLOR : 0ED (GRAY) 1RR (GOLD)

Капот
(DT75MQ/MODEL:89~94); NOTE : COLOR : 01T (WHITE) 70G (764/019) 8EH (26M/764) 0ED (GRAY) 019 (BLACK) 12R (SILVER) 26M (BURGUNDY) 764 (GOLD)

Капот
(DT75MQ/MODEL:88); NOTE : COLOR : 02M (SILVER) 764 (GOLD) 01T (WHITE) 26M (BURGUNDY) 70G (764/019) 26H (BURGUNDY) 8EH (26M/764) 0ED (GRAY) 019 (BLACK)

Трансмиссия
NOTE : REFER TO FIG.27(E-9) FOR MODEL:95~00

Трансмиссия
(MODEL:95~00)

Водяная помпа
(WT,WQ,WHQ,MQ,QH); NOTE : COLOR : 0ED (GRAY)

Водяная помпа
(TC); NOTE : COLOR : 0ED (GRAY) REFER TO FIG.15(D- 3) FOR WT,WQ,WHQ,MQ,QH

Бак масляный
(MODEL:95~00)

Бак масляный
(TC); NOTE : REFER TO FIG.79(L- 9) FOR MODEL:95~00

Бендикс
(TC); NOTE : REFER TO FIG.24 (E- 5) FOR WT,WQ,WHQ,MQ ~MODEL:94

Бендикс
(WT,WQ,WHQ,MQ ~MODEL:94); NOTE : REFER TO FIG.25(E- 6) FOR DT85MQ,85WT,85QH MODEL:95~00

Бендикс
(DT85MQ,85WT,85QH MODEL:95~00)

Вал коленчатый

Зажимной кронштейн
(TC MODEL:95~00); NOTE : COLOR : 0ED (GRAY)

Зажимной кронштейн
NOTE : COLOR : 0ED (GRAY) REFER TO FIG.44(H-4) FOR TC MODEL:95~00

Звено дросселя
(DT85MQ,85WT,85QH MODEL:95~00)

Звено дросселя
(TC); NOTE : REFER TO FIG.19 (D- 8) FOR WT,WQ,WHQ,MQ ~MODEL:94 REFER TO FIG.20 (D-10) FOR DT85MQ,DT85WT,DT85QH MODEL:95~00

Звено дросселя
(WT,WQ,WHQ,MQ ~MODEL:94); NOTE : COLOR : 0ED (GRAY)

Кожух впускного коллектора - крышка выпускной системы
(WT,WQ,WHQ,MQ,QH); NOTE : COLOR : 0ED (GRAY)

Кожух впускного коллектора - крышка выпускной системы
(TC); NOTE : COLOR : 0ED (GRAY) REFER TO FIG.6 (B-11) FOR WT,WQ,WHQ,MQ,QH

Кожух приводного вала
(WT,WQ,WHQ,MQ,QH); NOTE : COLOR : 0ED (GRAY)

Кожух приводного вала
(TC); NOTE : COLOR : 0ED (GRAY) REFER TO FIG.59(I-13) FOR WT,WQ,WHQ,MQ

Корпус сальника
(WT,WQ,WHQ ~MODEL:94); NOTE : COLOR : 0ED (GRAY)

Кронштейн двигателя
(WT,WQ,WHQ,MQ ~MODEL:94); NOTE : COLOR : 0ED (GRAY)

Кронштейн двигателя
NOTE : COLOR : 0ED (GRAY) REFER TO FIG.57(I-10) FOR WT,WQ,WHQ,MQ ~MODEL:94

Маслонасос
(TC MODEL:95~00)

Маслонасос
(TC); NOTE : REFER TO FIG.13(C-12) FOR MODEL:95~00

Нижняя крышка
(WT,WQ,WHQ,MQ,QH)

Нижняя крышка
(TC); NOTE : REFER TO FIG.62(J- 6) FOR WT,WQ,WHQ,MQ

Опция

Опция: выключатель зажигания

Опция: дистанционное управление

Опция: панельный выключатель

Опция: переключатель системы гидроподъема

Опция: поперечная рулевая тяга

Опция: реле системы гидроподъема

Опция: румпель
NOTE : COLOR : 0ED (GRAY) REFER TO FIG.90 (2-A-4) FOR MODEL:93~95 REFER TO FIG.91A(2-A-6) FOR MODEL:96~00

Опция: румпель
(MODEL:96~00); NOTE : COLOR : 0ED (GRAY)

Опция: система гидроподъема двигателя

Опция: счетчик

Опция: электрическое оборудование
(TC)

Опция: электрическое оборудование
(WT,WQ,WHQ)

Силовой привод
(MODEL:95~00)

Силовой привод
(MODEL:90~94/TC,WT); NOTE : COLOR : 0ED (GRAY)

Стартерный мотор
(WT,WQ,WHQ ~MODEL:94); NOTE : COLOR : 0ED (GRAY)

Стартерный мотор
(TC,WT,MQ,QH)(*); NOTE : COLOR : 0ED (GRAY) REFER TO FIG.29(F-3) WT,WQ,WHQ ~MODEL:94 (*) : DT75TC : ~MODEL:98 DT85TC : ~MODEL:00 DT85WT,85QH : ~MODEL:00 DT85MQ : ~MODEL:96

Цилиндр гидроподъема
(TC,WT ~MODEL:94); NOTE : COLOR : 0ED (GRAY) REFER TO FIG.55(I-8) FOR MODEL:95~00

Цилиндр гидроподъема
(MODEL:95~00)
