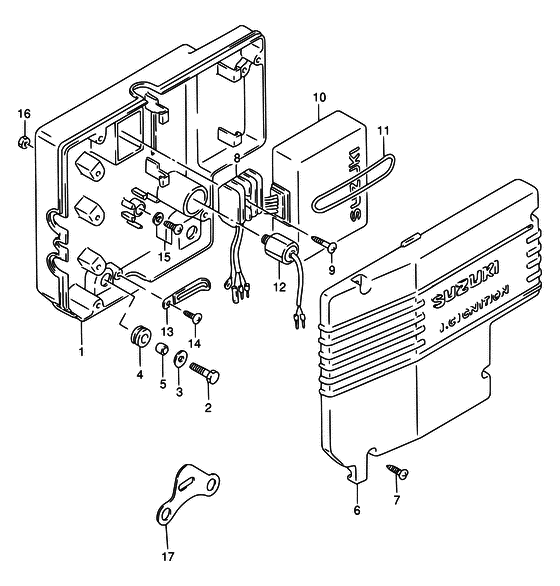

Каталоги запчастей для подвесных лодочных моторов Suzuki DT75 Equipo electrico

#	код	цена	кол-во в узле
1	32890-95611-000 Коробка электрическая Holder, electric parts	7'174.40р под заказ	Preference
2	01550-06207-000 Болт	112.10р под заказ	Preference
3	09160-06052-000 Шайба Washer (6.5x16x1.2)	224.20р под заказ	Preference
4	09320-08001-000 Валик Cushion	336.30р под заказ	Preference
5	09180-06248-000 Кольцо/шайба	224.20р под заказ	Preference
6	32891-95600-000 Крышка запчастей	-- под заказ
6	32891-95601-000 Крышка электрооборудования Cover, parts holder	6'838.10р под заказ	Preference
7	03212-05163-000 Болт	112.10р под заказ	Preference
7	03212-0516B-000 Болт	112.10р под заказ	Preference
8	32800-95D01-000 Регулятор напряжения	9'528.50р под заказ	Preference
8	32800-95D10-000 Регулятор напряжения Rectifier assy	45'624.70р под заказ	Preference
9	03212-05253-000 Саморез	112.10р под заказ	Preference
9	03212-0525B-000 Болт	112.10р под заказ	Preference
9	03241-06303-000 Болт	112.10р под заказ	Preference
9	03241-0630A-000 Болт	112.10р под заказ	Preference
9	03242-05253-000 Болт Screw, ignition	112.10р под заказ	Preference
9	03241-0525A-000 Болт	112.10р под заказ	Preference
10	32900-95601-000 Коммутатор C.d.i unit	121'068.00р под заказ	Preference
10	32900-95630-000 Коммутатор C.d.i unit	-- под заказ
11	09280-70005-000 Кольцо уплотнительное Band (d:3.1 id:69.4)	448.40р под заказ	Preference
12	34820-94600-000 Сенсор температуры двигателя Sensor, engine temp	-- под заказ
12	34820-95D00-000 Датчик температуры двигателя Sensor, engine temp	-- под заказ
13	09404-06432-000 CLAMP(L:65) Clamp (l:80)	336.30р под заказ	Preference
14	03212-05123-000 Болт	112.10р под заказ	Preference
14	03212-0512B-000 Болт	112.10р под заказ	Preference
15	02112-36207-000 Болт	112.10р под заказ	Preference
16	08310-00067-000 Гайка	112.10р под заказ	Preference
17	34853-94600-000 Крепеж Suport, engine temp sensor	336.30р под заказ	Preference
