Каталоги запчастей для подвесных лодочных моторов SUZUKI DT75

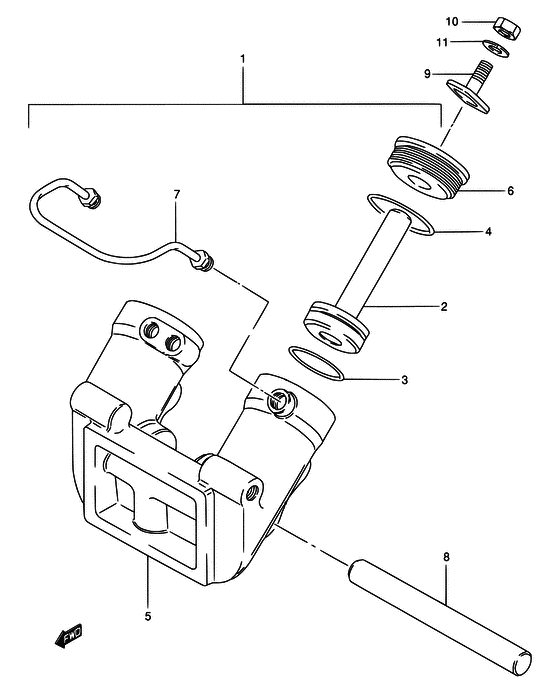

Цилиндр гидроподъема

Каталоги запчастей для подвесных лодочных моторов SUZUKI DT75
#кодценакол-во в узле
1 48600-94511-0ED
Цилиндры
Trim cylinder assy		 --
под заказ
2 48601-94501-000
Прошень со штоком
Piston & piston rod assy		 20'514.30р
под заказ
3 48627-94500-000
Кольцо
O ring, piston		 1'793.60р
под заказ
4 48633-94500-000
Кольцо гидроподъёмника
O ring, head		 1'681.50р
под заказ
5 48641-94510-000
Гидроподъёмник
 --
под заказ
6 48630-94500-000
Головка цилиндра
Head, trim cylinder		 18'608.60р
под заказ
7 48760-94501-000
Трубка
 5'156.60р
под заказ
8 48121-94510-000
Ось
Shaft, tilt cylinder lower		 --
под заказ
9 48311-94501-000
Прокладка цилиндра
Pad, trim cylinder ram		 8'183.30р
под заказ
10 09140-08016-000
Гайка
 224.20р
под заказ
10 09140-08023-XC0
Гайка
 224.20р
под заказ
11 09162-08007-000
WASHER,LOCK
Lock washer		 224.20р
под заказ
