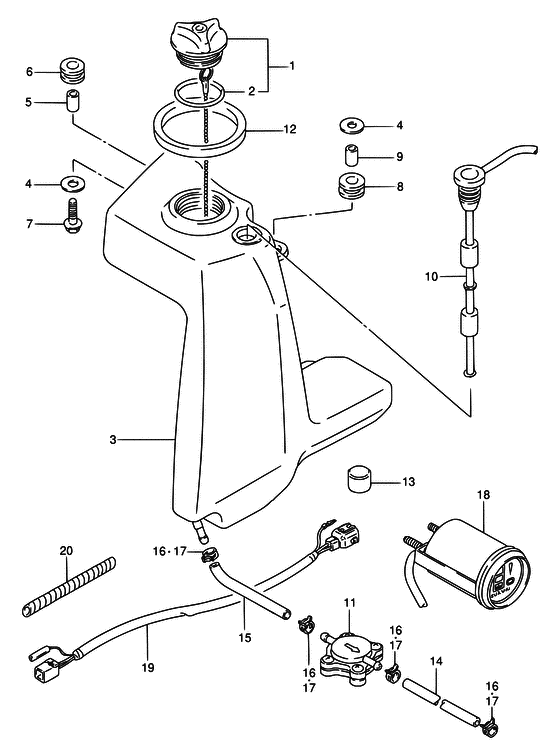

Каталоги запчастей для подвесных лодочных моторов Suzuki DT85 Бак масляный

#	код	цена	кол-во в узле
1	69200-95509-000 Крышка фильтра масляного бака	-- под заказ
1	69201-95500-000 Крышка масляного бака Cap, oil tank filler	5'605.00р под заказ	Preference
2	09280-41006-000 O RING(D:3.5,ID:41.7) Gasket	224.20р под заказ	Preference
3	69110-95514-000 Бак масляный	-- под заказ
3	69101-95500-000 Комплект бака масляного	24'213.60р под заказ	Preference
4	09160-06084-000 Шайба 6.5X18X1	112.10р под заказ	Preference
5	09180-06310-000 SPACER(6.5X10X10) Spacer (6.8x10x10)	224.20р под заказ	Preference
6	09320-10008-000 Подушка Cushion	336.30р под заказ	Preference
7	01550-06257-000 Болт	112.10р под заказ	Preference
8	09320-12027-000 Подушка	336.30р под заказ	Preference
9	09180-08301-000 SPACER(8.5X12X10) Spacer (8.5x12x10)	-- под заказ
10	34860-94741-000 Сенсор масла Switch assy, oil level	16'815.00р под заказ	Preference
11	16250-94710-000 Сенсор масла	10'313.20р под заказ	Preference
12	65281-95500-000 Втулка маслянного бака Grommet, oil tank	-- под заказ
13	09329-18002-000 Подушка	224.20р под заказ	Preference
14	09352-50903-600 Шланг 5X9X600	560.50р под заказ	Preference
14	09351-50803-600 Шланг 5X8X600 Hose, oil	-- под заказ
14	09351-50803-00A HOSE(5X8X1000)	336.30р под заказ	Preference
15	09352-50903-600 Шланг 5X9X600	560.50р под заказ	Preference
15	09351-50803-600 Шланг 5X8X600 Hose, oil	-- под заказ
15	09351-50803-00A HOSE(5X8X1000)	336.30р под заказ	Preference
16	09401-08409-000 Зажим	224.20р под заказ	Preference
17	09401-08411-000 Зажим	112.10р под заказ	Preference
18	34700-92E11-000 Датчик Indicator, monitoring	79'478.90р под заказ	Preference
18	34701-92X50-000 GAUGE SET,MONITO RING Indicator, oil & water warning	53'808.00р под заказ	Preference
19	36660-92E90-000 Проводка Wire, monitor gauge ext	13'788.30р под заказ	Preference
19	36660-94610-000 Wire indicator Wire, indicator ext	-- под заказ
19	36660-94690-000 Проводка Wire, indicator ext	15'133.50р под заказ	Preference
19	36660-95610-000 Проводка понитора Wire, monitor gauge ext	44'279.50р под заказ	Preference
20	38423-95510-000 Tube,150	-- под заказ
20	33833-91J00-000 Труба	560.50р под заказ	Preference
