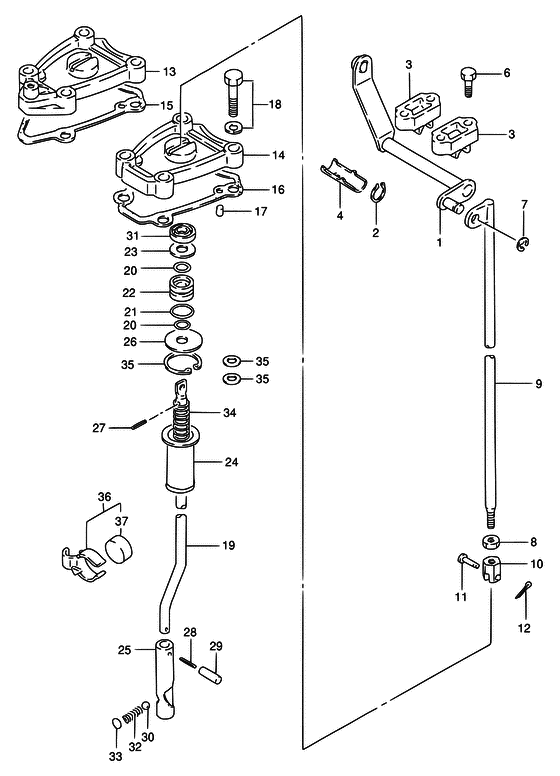

Каталоги запчастей для подвесных лодочных моторов Suzuki DT115 Бендикс

#	код	цена	кол-во в узле
1	21210-94500-000 Вал муфты Shaft, clutch shift	14'797.20р под заказ	Preference
2	09380-12004-000 Пружинное стопорное кольцо	-- под заказ
3	21311-94503-000 Держатель муфты Holder, shaft	1'793.60р под заказ	Preference
4	21312-94500-000 Втулка сцепления	448.40р под заказ	Preference
6	09117-06039-000 Болт	224.20р под заказ	Preference
6	09117-06049-000 BOLT(6X25) Bolt (6x25)	336.30р под заказ	Preference
7	09383-08004-000 E RING	224.20р под заказ	Preference
8	09140-06020-000 Гайка	224.20р под заказ	Preference
8	09140-08016-000 Гайка	224.20р под заказ	Preference
8	09140-08023-XC0 Гайка	224.20р под заказ	Preference
8	09140-08019-000 Гайка 8MM	224.20р под заказ	Preference
9	23110-94502-000 Штанга муфты	-- под заказ
9	23110-94510-000 Штанга муфты	4'147.70р под заказ	Preference
10	23315-94503-000 Переходник Connector, clutch rod	2'466.20р под заказ	Preference
10	23315-94510-000 Муфта соединяющая Connector, clutch rod	3'811.40р под заказ	Preference
11	23313-87D00-000 Штифт	336.30р под заказ	Preference
11	23313-94510-000 Штифт соединяющий	-- под заказ
11	23313-99E01-000 Штифт соединяющий	336.30р под заказ	Preference
12	09204-01002-000 Стопор Cotter pin	112.10р под заказ	Preference
13	25141-94503-000 Копрус Housing, shift rod guide	-- под заказ
14	25141-94510-000 Обойма вала Housing, shift rod guide	8'743.80р под заказ	Preference
15	25142-94560-000 Прокладка	2'017.80р под заказ	Preference
16	25142-94520-000 Прокладка	1'569.40р под заказ	Preference
17	04221-05109-000 Штифт	112.10р под заказ	Preference
18	09117-08071-000 Болт,8X35	336.30р под заказ	Preference
19	25111-94502-000 Штанга передачи	-- под заказ
19	25111-94503-000 Штанга (L)	-- под заказ
19	09160-08090-000 Шайба	224.20р под заказ	Preference
19	25111-94510-000 Гильза	-- под заказ
19	25111-94511-000 Штанга (UL)	5'941.30р под заказ	Preference
20	09280-08008-000 O RING(D:3.5 ID:7.8) O ring (d:3.5 id:7.8)	336.30р под заказ	Preference
21	09280-15003-000 O RING(D:2.4,ID:14.8) O ring (id:14.8,dd:2.4)	336.30р под заказ	Preference
22	25211-94501-000 Направляющая переключетеля Guide, shift rod	1'121.00р под заказ	Preference
23	09160-09015-000 Шайба Washer (9x19x1.0)	112.10р под заказ	Preference
24	25205-94501-000 Хомут пружины	1'345.20р под заказ	Preference
25	25311-94510-000 CAM,CLUTCH	6'165.50р под заказ	Preference
26	09160-09010-000 Шайба Washer (9x30x1.6)	224.20р под заказ	Preference
27	09205-02004-000 PIN,SPRING(2.5X12) Spring pin	112.10р под заказ	Preference
28	09205-02006-000 PIN,SPRING(2X12) Pin, spring	112.10р под заказ	Preference
29	09205-03021-000 Пружина	224.20р под заказ	Preference
30	09260-10005-000 Шарик Steel ball	112.10р под заказ	Preference
31	09284-08003-000 SEAL,OIL(8X19X4.5)	336.30р под заказ	Preference
32	09440-07033-000 Пружина кулачка	224.20р под заказ	Preference
33	21121-93300-000 Стопор Plate, clutch notch	224.20р под заказ	Preference
34	09440-12025-000 Пружина	336.30р под заказ	Preference
35	08331-41303-000 Стопорное кольцо 30MM	-- под заказ
35	08331-41309-000 Пружинное стопорное кольцо	224.20р под заказ	Preference
36	25230-94300-000 Магнит Magnet set, gear case	13'564.10р под заказ	Preference
37	25232-94300-000 Зажигание редуктора	336.30р под заказ	Preference
38	09160-08119-000 Шайба,8.5X14X1	112.10р под заказ	Preference
38	09160-08090-000 Шайба	224.20р под заказ	Preference
