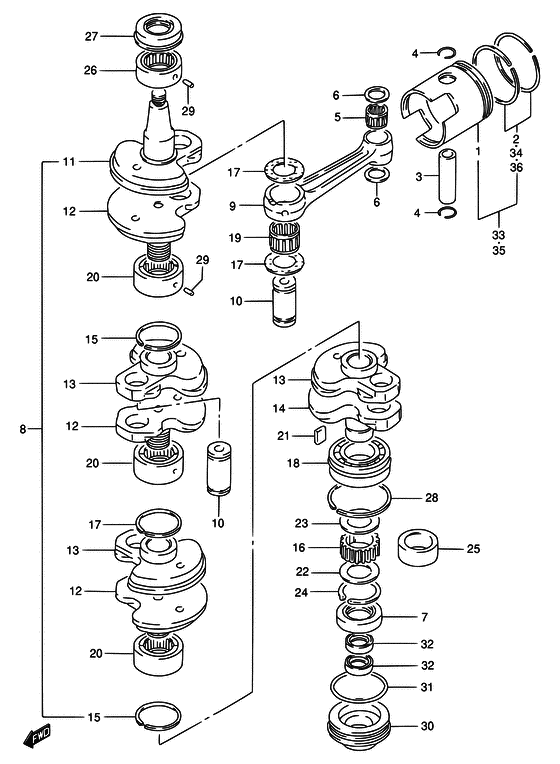

Каталоги запчастей для подвесных лодочных моторов Suzuki DT115 Вал коленчатый

#	код	цена	кол-во в узле
1	12110-94611-000 Поршень	36'880.90р под заказ	Preference
2	12140-87D02-000 Кольца поршневые	18'944.90р под заказ	Preference
3	12151-94601-000 Палец поршня	7'062.30р под заказ	Preference
4	09381-22004-000 Пружинное стопорное кольцо	224.20р под заказ	Preference
5	09263-22063-000 Подшипник 22X28X30 Bearing	5'268.70р под заказ	Preference
6	09181-22251-000 Шайба Washer (22x36x1.0)	336.30р под заказ	Preference
7	09283-35030-000 Сальник	3'923.50р под заказ	Preference
8	12200-94900-000 Вал коленчатый	351'994.00р под заказ	Preference
8	12200-94910-000 Вал коленчатый	-- под заказ
9	12161-94900-000 Соединение Connecting rod	43'046.40р под заказ	Preference
10	12211-94610-000 Штифт колена	11'546.30р под заказ	Preference
11	12221-94900-000 Щека, верхняя Crankshaft upper	32'845.30р под заказ	Preference
12	12231-94900-000 Колесо среднее Wheel, middle upper	32'845.30р под заказ	Preference
13	12232-94900-000 Колесо среднее Wheel, middle under	-- под заказ
14	12240-94900-000 Crankshaft comp Crankshaft, under	-- под заказ
15	12323-94600-000 SEAL,RING	1'345.20р под заказ	Preference
16	16321-94600-000 Шестерня маслянного насоса Gear, oil pump drive	20'626.40р под заказ	Preference
17	09160-30034-000 Шайба Washer (30x50x1)	1'121.00р под заказ	Preference
18	09262-40003-000 Подшипник B1 40X80X18 Bearing, crankshaft upper	16'366.60р под заказ	Preference
19	09263-30019-000 Подшипник 32X40X22 Bearing, crank pin	13'788.30р под заказ	Preference
20	09269-40003-000 Подшипник 40X65X37 Bearing, crankshaft middle	24'213.60р под заказ	Preference
21	09421-10002-000 Ключ Key, oil pump drive gear	1'121.00р под заказ	Preference
22	09181-35167-000 Шайба Washer, crankshaft middle	336.30р под заказ	Preference
23	09181-35240-000 Шайба Washer, oil pump drive upper	336.30р под заказ	Preference
24	08331-31356-000 Стопорное кольцо 35MM	224.20р под заказ	Preference
24	08331-31359-000 Пружинное стопорное кольцо	224.20р под заказ	Preference
25	12261-94601-000 Прокладка верхняя Spacer, under	-- под заказ
26	09263-40010-000 Подшипник 40X62X27 Bearing, upper	29'258.10р под заказ	Preference
27	09283-40024-000 Сальник Seal, crankshaft upper oil	1'905.70р под заказ	Preference
28	09390-80002-000 Кольцо стопорное	448.40р под заказ	Preference
29	04221-04089-000 шпонка ведомой звездочки балансира Pin, bal sprocket driven	112.10р под заказ	Preference
30	11431-94600-000 Обойма сальника Housing, oil seal	-- под заказ
31	09280-70005-000 Кольцо уплотнительное Band (d:3.1 id:69.4)	448.40р под заказ	Preference
32	09282-24003-000 Сальник	896.80р под заказ	Preference
33	12100-94611-025 Поршень с кольцами, OS0. Piston set (os:0.25)	-- под заказ
34	12140-95320-025 Поршневые кольца Ring set, piston (os:0.25)	12'331.00р под заказ	Preference
35	12100-94611-050 Поршень с кольцами, OS0. Piston set (os:0.50)	-- под заказ
36	12140-95320-050 Поршневые кольца (0,5) Ring set, piston (os:0.50)	12'331.00р под заказ	Preference
