Каталоги запчастей для подвесных лодочных моторов Suzuki DT115 Цилиндр гидроподъема

Каталоги запчастей для подвесных лодочных моторов SUZUKI DT115

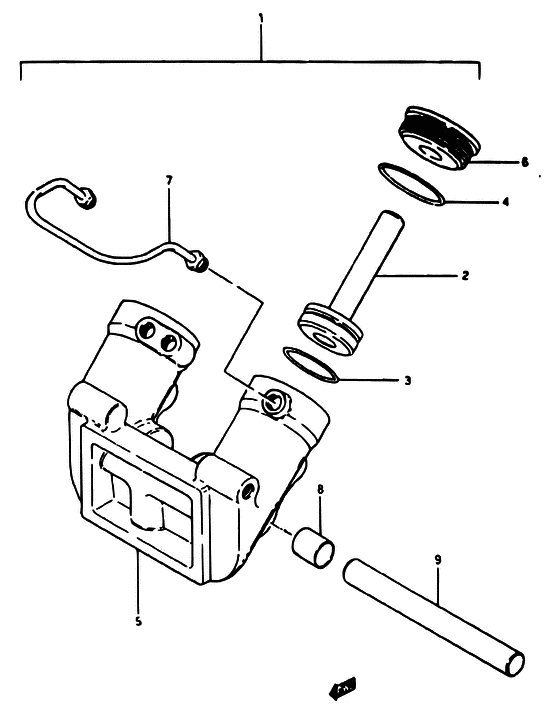

Цилиндр гидроподъема

Каталоги запчастей для подвесных лодочных моторов SUZUKI DT115

#	код	цена	кол-во в узле
1	48600-94500-01T Цилиндр	-- под заказ
1	48600-94500-02M Цилиндр	-- под заказ
2	48601-94500-000 Поршень и тяга	-- под заказ
2	48601-94501-000 Прошень со штоком Piston & piston rod assy	20'514.30р под заказ	Preference
3	48627-94500-000 Кольцо O ring, piston	1'793.60р под заказ	Preference
4	48633-94500-000 Кольцо гидроподъёмника O ring, head	1'681.50р под заказ	Preference
5	48641-94500-000 Гидроподъёмник	-- под заказ
6	48630-94500-000 Головка цилиндра Head, trim cylinder	18'608.60р под заказ	Preference
7	48760-94500-000 Трубка	-- под заказ
7	48760-94501-000 Трубка	5'156.60р под заказ	Preference
8	09303-18001-000 Втулка Bushing	448.40р под заказ	Preference
9	48121-94500-000 Вал гидроподъемника	-- под заказ

Каталог несет в первую очередь справочную информацию, поэтому обращаем ваше внимание, что наличие деталей в каталоге не означает ее наличие на нашем складе.
