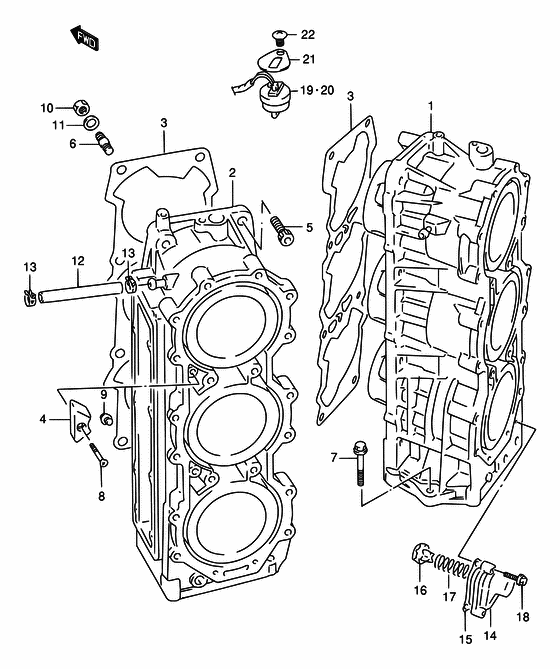

Каталоги запчастей для подвесных лодочных моторов Suzuki DT150 Цилиндр

#	код	цена	кол-во в узле
1	11210-88DV1-0ED Цилиндр	192'924.10р под заказ	Preference
2	11220-88DV1-0ED Порт цилиндра	192'924.10р под заказ	Preference
3	11228-92E01-000 Прокладка, цилиндр	9'528.50р под заказ	Preference
4	11281-87D00-000 Анод зщитный Protection, anode	1'793.60р под заказ	Preference
5	09106-12001-000 Болт 12X45 Bolt, cylinder (12x45)	336.30р под заказ	Preference
6	09108-12009-000 BOLT,STUD Bolt, cylinder stud	896.80р под заказ	Preference
7	09116-08100-000 BOLT(8X80) Bolt (8x24)	448.40р под заказ	Preference
8	09126-06005-000 Болт	224.20р под заказ	Preference
9	09246-04005-000 Заглушка Plug, cylinder head cover	448.40р под заказ	Preference
10	09140-12038-000 Гайка	224.20р под заказ	Preference
11	08322-01127-000 Шайба Washer, neutral sw	112.10р под заказ	Preference
12	09352-50903-600 Шланг 5X9X600	560.50р под заказ	Preference
13	09401-08411-000 Зажим	112.10р под заказ	Preference
14	17611-88D00-000 Корпус прессуры Case, pressure valve	2'578.30р под заказ	Preference
15	17616-88D00-000 Прокладка прессуры Gasket, pressure valve case	224.20р под заказ	Preference
16	17661-88D00-000 Клапан прессуры	-- под заказ
16	17661-88D01-000 Клапан прессуры	336.30р под заказ	Preference
17	17662-88D00-000 Пружина прессуры Spring, pressure valve	784.70р под заказ	Preference
18	01550-06257-000 Болт	112.10р под заказ	Preference
19	34820-87D01-000 Датчик температуры цилиндра Sensor, cylinder temp	14'012.50р под заказ	Preference
20	34850-95D00-000 Сенсор Sensor, heat	-- под заказ
20	34850-95D30-000 SENSOR ASSY,HEAT	23'092.60р под заказ	Preference
21	34853-94700-000 Крепеж Suporter, engine temp	224.20р под заказ	Preference
22	09125-06069-000 Винт 6X12 (SUS)	224.20р под заказ	Preference
