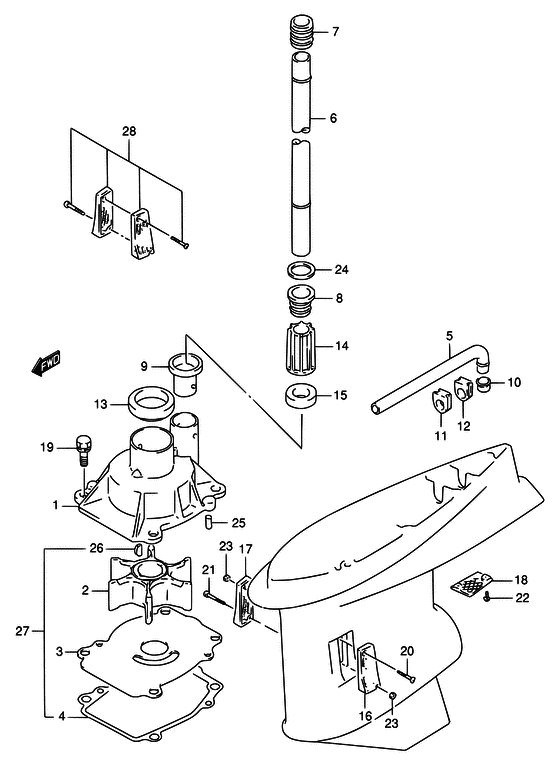

Каталоги запчастей для подвесных лодочных моторов Suzuki DT175 Водяная помпа

#	код	цена	кол-во в узле
1	17411-87D02-000 Корпус водной помпы	27'352.40р под заказ	Preference
2	17461-94510-000 Крыльчатка	-- под заказ
2	17461-90J01-000 Крыльчатка водной помпы	9'080.10р под заказ	Preference
3	17471-87D01-000 Панель водной помпы Panel, pump case under	1'905.70р под заказ	Preference
4	17472-87D10-000 Прокладка водяной помпы Gasket, pump case under	784.70р под заказ	Preference
5	17521-87D02-000 Трубка водная	5'156.60р под заказ	Preference
6	17561-87D01-000 Трубка водная (L) Tube, water (l)	-- под заказ
6	17561-87E01-000 Трубка водная (L)	9'192.20р под заказ	Preference
6	17561-87D11-000 Трубка водная (UL)	6'165.50р под заказ	Preference
7	17562-87D00-000 Втулка трубы Bush, water tube upper	1'905.70р под заказ	Preference
8	17563-87D00-000 Втулка трубы Bush, water tube lower	1'121.00р под заказ	Preference
9	17564-87D00-000 Втулка водной помпы Bush, water pump case	1'569.40р под заказ	Preference
10	17565-87D01-000 Втулка Bush, sub water tube	2'354.10р под заказ	Preference
11	17566-87D00-000 Втулка	-- под заказ
11	17566-87D01-000 Уплотнитель резиновый	2'129.90р под заказ	Preference
12	17567-87D00-000 Втулка	336.30р под заказ	Preference
13	17568-87D00-000 Втулка водной трубы Grommet, water pump case	784.70р под заказ	Preference
14	17611-87D00-000 Прокладка водной помпы Spacer, water tube upper (ul)	336.30р под заказ	Preference
15	17612-87D00-000 Прокладка водной помпы Spacer, water tube	1'008.90р под заказ	Preference
16	17631-87D03-000 Сетка водозаборника	-- под заказ
16	17630-87D10-000 Фильтр водный Filter water set	3'026.70р под заказ	Preference
16	17631-87D04-000 Сетка водозаборника	-- под заказ
16	17631-87D10-000 Фильтр водный Filert, water port side	1'569.40р под заказ	Preference
17	17632-87D03-000 Сетка водозаборника	-- под заказ
17	17632-87D04-000 Сетка водозаборника	-- под заказ
17	17632-87D10-000 Фильтр водный Filter, water stbd side	1'569.40р под заказ	Preference
18	17635-87D01-000 Фильтр водный Filter, water sub	1'233.10р под заказ	Preference
18	17635-87D10-000 Плата редуктора	1'008.90р под заказ	Preference
19	09117-08057-000 Болт Bolt (8x25)	336.30р под заказ	Preference
19	09117-08110-000 BOLT(8X25)	336.30р под заказ	Preference
20	03142-04253-000 Саморез	112.10р под заказ	Preference
20	03142-04259-000 Болт	112.10р под заказ	Preference
20	09125-04018-000 Винт 4X35 (SUS)	224.20р под заказ	Preference
20	09125-04018-XC0 SCREW(4X35)	224.20р под заказ	Preference
21	03142-04253-000 Саморез	112.10р под заказ	Preference
21	03142-04259-000 Болт	112.10р под заказ	Preference
21	09125-04020-000 Болт Screw (l:50)	224.20р под заказ	Preference
21	09125-04029-000 Screw(4x55) Screw, water filter (4x55)	224.20р под заказ	Preference
22	09125-05046-000 Болт Screw (5x12)	112.10р под заказ	Preference
23	09140-04007-000 Гайка	224.20р под заказ	Preference
24	09161-16008-000 Шайба	224.20р под заказ	Preference
25	09202-06031-000 PIN(6X12) Pin, knock	336.30р под заказ	Preference
26	09420-05006-000 Ключ	1'569.40р под заказ	Preference
26	09420-05009-000 Ключ	2'578.30р под заказ	Preference
27	17400-87D02-000 Ремкомплект помпы Kit, water pump repair	-- под заказ
27	17400-87D11-000 KIT,WATER PUMP REPAIR	17'375.50р под заказ	Preference
28	17630-87D10-000 Фильтр водный Filter water set	3'026.70р под заказ	Preference
