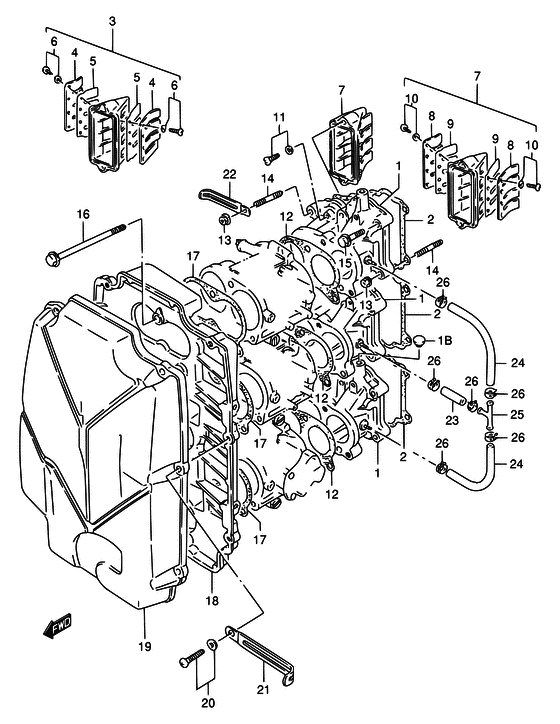

Каталоги запчастей для подвесных лодочных моторов Suzuki DT200 Кожух впускного коллектора

#	код	цена	кол-во в узле
1	13110-87D10-0ED Корпус впуска	-- под заказ
1	13110-87DV0-0ED Корпус впуска	-- под заказ
1B	09250-05009-000 CAP(OD:10) Cap, inlet case	224.20р под заказ	Preference
2	13121-87D10-000 Прокладка впускного коллектора Gasket, inlet case	448.40р под заказ	Preference
3	13150-87D11-000 Клапан	-- под заказ
4	13152-87D11-000 Стопор клапана	-- под заказ
5	13153-87D00-000 Клапан	-- под заказ
6	02112-33063-000 Болт	112.10р под заказ	Preference
6	02112-3306A-000 Болт	112.10р под заказ	Preference
7	13150-88D02-000 Клапан	-- под заказ
8	13152-87D01-000 STOPPER,REED VALVE	1'457.30р под заказ	Preference
9	13153-87D00-000 Клапан	-- под заказ
10	02112-33063-000 Болт	112.10р под заказ	Preference
10	02112-3306A-000 Болт	112.10р под заказ	Preference
11	09125-05075-000 Болт	224.20р под заказ	Preference
12	13125-87D10-000 Прокладка карбюратора Gasket, carburetor	224.20р под заказ	Preference
13	08316-10067-000 Гайка	112.10р под заказ	Preference
14	01421-06307-000 Болт	224.20р под заказ	Preference
15	01550-06357-000 Болт Bolt, throttle lever no.2	112.10р под заказ	Preference
16	09103-08188-000 Болт 8X115	336.30р под заказ	Preference
17	13855-87D10-000 Прокладка глушителя	336.30р под заказ	Preference
18	13811-87D01-000 Корпус глушителя	48'987.70р под заказ	Preference
19	13812-87D01-000 Крышка глушителя	24'213.60р под заказ	Preference
20	02142-06257-000 Винт	112.10р под заказ	Preference
21	09404-06434-000 CLAMP(L:80 T:1.0)	336.30р под заказ	Preference
22	09404-06432-000 CLAMP(L:65) Clamp (l:80)	336.30р под заказ	Preference
23	09352-50903-600 Шланг 5X9X600	560.50р под заказ	Preference
24	09352-50903-600 Шланг 5X9X600	560.50р под заказ	Preference
25	09367-06002-000 Соединение 3-х стороннее 3 way	224.20р под заказ	Preference
26	09401-08411-000 Зажим	112.10р под заказ	Preference
