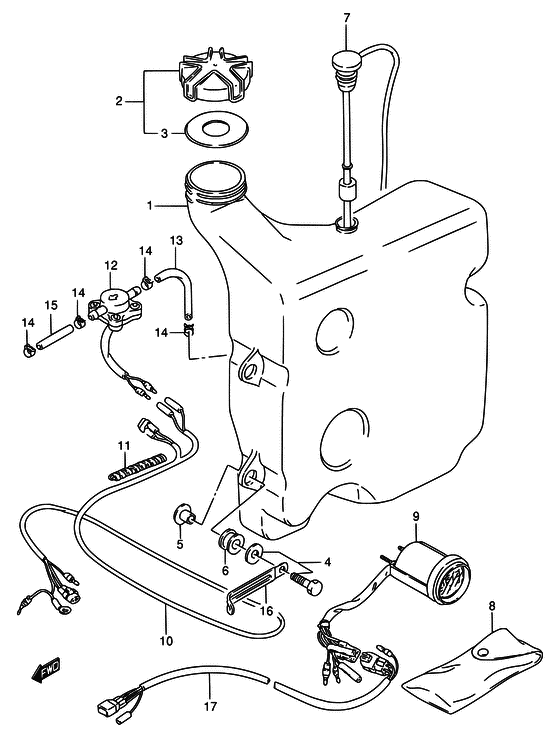

Каталоги запчастей для подвесных лодочных моторов Suzuki DT200 Бак масляный

#	код	цена	кол-во в узле
1	69110-87D00-000 Бак масляный	-- под заказ
1	69100-92E10-000 Комплект бака масляного	61'655.00р под заказ	Preference
1	69110-92E02-000 Бак масляный	-- под заказ
2	69200-87D05-000 Крышка фильтра масляного бака Cap assy, oil tank filler	11'210.00р под заказ	Preference
3	69241-87D20-000 Прокладка бака масляного	1'345.20р под заказ	Preference
4	09116-08101-000 BOLT(8X30) Bolt (8x30)	224.20р под заказ	Preference
5	09169-08042-000 Шайба (8.5X22X2) Washer (8.5x22x2)	448.40р под заказ	Preference
6	09320-12027-000 Подушка	336.30р под заказ	Preference
7	34860-87D21-000 Датчик уровня масла Sensor assy, oil level	17'487.60р под заказ	Preference
8	09800-01001-000 Ключи	7'174.40р под заказ	Preference
9	34700-92E11-000 Датчик Indicator, monitoring	79'478.90р под заказ	Preference
9	34701-92X50-000 GAUGE SET,MONITO RING Indicator, oil & water warning	53'808.00р под заказ	Preference
11	38423-95510-000 Tube,150	-- под заказ
11	33833-91J00-000 Труба	560.50р под заказ	Preference
12	16250-94710-000 Сенсор масла	10'313.20р под заказ	Preference
13	09352-50903-600 Шланг 5X9X600	560.50р под заказ	Preference
13	09351-50803-600 Шланг 5X8X600 Hose, oil	-- под заказ
13	09351-50803-00A HOSE(5X8X1000)	336.30р под заказ	Preference
14	09401-08409-000 Зажим	224.20р под заказ	Preference
14	09401-08411-000 Зажим	112.10р под заказ	Preference
15	09352-50903-600 Шланг 5X9X600	560.50р под заказ	Preference
15	09351-50803-600 Шланг 5X8X600 Hose, oil	-- под заказ
15	09351-50803-00A HOSE(5X8X1000)	336.30р под заказ	Preference
16	09404-06432-000 CLAMP(L:65) Clamp (l:80)	336.30р под заказ	Preference
17	36660-87D20-000 Проводка измерительных приборов Wire assy, ext meter	45'400.50р под заказ	Preference
17	36660-87E20-000 Проводка датчик	-- под заказ
17	36660-87E80-000 Проводка датчика	-- под заказ
17	36660-87E90-000 Проводка датчика	-- под заказ
17	36660-94690-000 Проводка Wire, indicator ext	15'133.50р под заказ	Preference
17	36660-95610-000 Проводка понитора Wire, monitor gauge ext	44'279.50р под заказ	Preference

Картер двигателя
(DT150/175/200/200T)(*); NOTE : COLOR : 01T (WHITE) 0ED (GRAY) 35J (GOLD) REFER TO FIG.2 (B-3) FOR DT200EPI/150EPI/225 (*) : DT200T ~MODEL:00 DT150,175,200 ~MODEL:90

Картер двигателя
(DT200EPI/150EPI/225)(*); NOTE : (*) : DT225 ~MODEL:00 DT150EPI,200EPI ~MODEL:97

Цилиндр
(DT200T)(MODEL:98~00); NOTE : COLOR : 0ED (GRAY)

Цилиндр
(DT225)(~MODEL:00); NOTE : COLOR : 0ED (GRAY) REFER TO FIG.7A(B-13) FOR DT200T MODEL:98~00

Головка цилиндров
(DT200T MODEL:98~00); NOTE : COLOR : 0ED (GRAY)

Головка цилиндров
(DT150/175/200/200T); NOTE : COLOR : 0ED (GRAY) REFER TO FIG.3A(B- 6) FOR DT200T (MODEL:98~00) REFER TO FIG.4 (B- 7) FOR DT200S REFER TO FIG.5 (B- 9) FOR DT200EPI/150EPI (~MODEL:97) REFER TO FIG.6 (B-11) FOR DT225 (~MODEL:00)

Головка цилиндров
(DT200S); NOTE : COLOR : 35J (GOLD)

Головка цилиндров
(DT200EPI/150EPI)(~MODEL:97)

Головка цилиндров
(DT225)(~MODEL:00); NOTE : COLOR : 0ED (GRAY)

Жгут проводов
(MODEL:87,88)(DT150/175/200); NOTE : REFER TO FIG.53 (H- 6) FOR MODEL:89~00,DT150/175/200/200T REFER TO FIG.54 (H- 8) FOR DT200EPI/150EPI/225 REFER TO FIG.55 (H- 9) FOR DT200G,COUNTER ROTATION

Жгут проводов
(MODEL:89~00)(DT150/175/200/200T)(*); NOTE : (*) : DT150,175,200 MODEL:89~94 DT200S MODEL:89~92 DT200T MODEL:89~00

Жгут проводов
(DT200EPI/150EPI/225)(*); NOTE : (*) : DT150EPI,200EPI ~MODEL:97 DT225 ~MODEL:00

Жгут проводов
(DT200G,COUNTER ROTATION); NOTE : COLOR : 70G (764/019) 764 (GOLD) 019 (BLACK)

Выпускной коллектор

Топливная форсунка

Топливный насос
NOTE : REFER TO FIG.16(D-4) FOR DT200T MODEL:95~00 REFER TO FIG.17(D-6) FOR DT200EPI/225 ~MODEL:94 REFER TO FIG.18(D-7) FOR DT200EPI/150EPI/225 MODEL:95~00

Топливный насос
(DT200T MODEL:95~00)

Топливный насос
(DT200EPI/225 ~MODEL:94)

Топливный насос
(DT200EPI/150EPI/225 MODEL:95~00)(*); NOTE : (*) : DT150EPI,200EPI MODEL:95~97 DT225 MODEL:95~00

Корпус редуктора
(DT150/150S/175/200/200EPI/200S/225/150EPI); NOTE : REFER TO FIG.70 (J-5) FOR DT150G/200G/200SG,COUNTER ROTATION

Корпус редуктора
(DT150G/200G/200GS,COUNTER ROTATION); NOTE : COLOR : 0ED (GRAY)

Катушка зажигания
(MODEL:87); NOTE : REFER TO FIG.46 (G-11) FOR DT150/175/200 (MODEL:88) REFER TO FIG.47 (G-12) FOR DT150/175/200/200T (MODEL:89~00) REFER TO FIG.48 (G-14) FOR DT200S/225 (MODEL:89~00)

Катушка зажигания
DT150/175/200 (MODEL:88)

Катушка зажигания
DT150/175/200 (T) (MODEL:89~00)(*); NOTE : (*) : DT200T MODEL:89~00 DT150,175,200 ~MODEL:93

Катушка зажигания
DT200S/225 (MODEL:89~00)(*); NOTE : (*) : DT200S ~MODEL:91 DT225 ~MODEL:00

Зажигание
(MODEL:87~90); NOTE : REFER TO FIG.41 (G-6) FOR MODEL:91~00

Зажигание
(MODEL:91~00)(*); NOTE : (*) : DT150EPI,200EPI MODEL:91~97 DT200T,225 MODEL:91~00

Relay / control equip
(MODEL:87,88); NOTE : REFER TO FIG.43 (G-8) FOR MODEL:89,90 REFER TO FIG.44 (G-9) FOR MODEL:91~00

Relay / control equip
(MODEL:89,90)

Relay / control equip
(MODEL:91~00)(*); NOTE : (*) : DT150EPI,200EPI MODEL:91~97 DT200T,225 MODEL:91~00

Дистанционное управление
NOTE : COLOR : 02M (SILVER) 0ED (GRAY) 27X (GOLD) 01T (WHITE) 35J (GOLD) REFER TO FIG.88(M-5) FOR MODEL:93~00

Дистанционное управление
(MODEL:93~00); NOTE : COLOR : 0ED (GRAY)

Датчик
(DT200EPI/150EPI/225)(*); NOTE : (*) : DT150EPI,200EPI ~MODEL:97 DT225 ~MODEL:00

Switch volt change
NOTE : COLOR : 064 (WHITE)

Поворотный кронштейн
NOTE : COLOR : 0ED (GRAY)

Tank fuel
(MODEL:87); NOTE : REFER TO FIG.81 (L-3) FOR MODEL:88~00 REFER TO FIG.82 (L-5) FOR DT200T REFER TO FIG.83 (L-6) FOR PLASTIC

Tank fuel
(MODEL:88~00)

Tank fuel
(DT200T/MODEL:92)

Tank fuel
(PLASTIC)

Цилиндр наклона
NOTE : COLOR : 0ED (GRAY)

Капот
DT150/175/200 (MODEL:87,88); NOTE : COLOR : 0ED (GRAY) REFER TO FIG.73 (K- 5) FOR DT150EPI REFER TO FIG.74 (K- 6) FOR DT200EPI REFER TO FIG.75 (K- 7) FOR DT200S(MODEL:89~92) REFER TO FIG.76 (K- 9) FOR DT225 REFER TO FIG.77 (K-11) FOR DT225(MO

Капот
(DT150EPI); NOTE : COLOR : 0ED (GRAY) A8M (019/1RR/28V/0ED) 1RR (GOLD) 28V (RED) 019 (BLACK)

Капот
(DT200EPI); NOTE : COLOR : 0ED (GRAY) 28V (RED) 1RR (GOLD) 019 (BLACK) A8M (019/1RR/28V/0ED)

Капот
(DT200S) (MODEL:89~92); NOTE : COLOR : 35J (GOLD) 26V (BURGUNDY) K76 (26V/764/291) 764 (GOLD) 291 (BLACK)

Капот
(DT225); NOTE : COLOR : 291 (BLACK) 70G (764/019) 764 (GOLD) 019 (BLACK) 80C (764/291)

Капот
(DT200T); NOTE : COLOR : 0ED (GRAY) 291 (BLACK) 70G (764/019) 2YS (291/764/0ED) 764 (GOLD)

Капот
(DT200T MODEL:98~00); NOTE : COLOR : 0ED (GRAY) 019 (BLACK) 1RR (GOLD) 28V (RED) A8M (019/1RR/28V/0ED)

Трансмиссия
NOTE : REFER TO FIG.38 (F-11) FOR DT150G/200G/200GS,COUNTER ROTATION

Трансмиссия
(DT150G/200G/200GS,COUNTER ROTATION)

Водяная помпа
(*); NOTE : (*) : DT150S,150EPI,200EPI, ~MODEL:97 DT200T,225 ~MODEL:00

Бак масляный
(DT150/175/200~MODEL:93); NOTE : REFER TO FIG.85(L- 9) FOR DT225~MODEL:93 REFER TO FIG.86(L-10) FOR MODEL:94~00

Бак масляный
(DT225 ~MODEL:93); NOTE : COLOR : 0ED (GRAY)

Бак масляный
(MODEL:94~00)

Бендикс
(MODEL:87,88); NOTE : REFER TO FIG.35 (F- 4) FOR MODEL:89~00 REFER TO FIG.36 (F- 6) FOR DT200G,COUNTER ROTATION

Бендикс
(MODEL:89~00)

Бендикс
(DT200G,COUNTER ROTATION)

Блок конденсаторного зажигания
(MODEL:87,88); NOTE : REFER TO FIG.50 (H-3) FOR MODEL:89,90 REFER TO FIG.51 (H-4) FOR MODEL:91~00

Блок конденсаторного зажигания
(MODEL:89,90)

Блок конденсаторного зажигания
(MODEL:91~00)(*); NOTE : (*) : DT150EPI,200EPI MODEL:91~97 DT200T,225 MODEL:91~00

Блок управления зажиганием
(MODEL:89,90); NOTE : REFER TO FIG.57 (H-11) FOR MODEL:91~00

Блок управления зажиганием
(MODEL:91~00)(*); NOTE : (*) : DT150EPI,200EPI MODEL:91~97 DT200T,225 MODEL:91~00

Вал коленчатый
(DT150/175/200); NOTE : REFER TO FIG.9 (C-4) FOR DT200T (~MODEL:00) REFER TO FIG.10(C-5) FOR DT200EPI/150EPI/225

Вал коленчатый
(DT200T)(~MODEL:00)

Вал коленчатый
(DT200EPI/225/150EPI)(*); NOTE : (*) : DT150EPI,200EPI ~MODEL:97 DT225 ~MODEL:00

Двигатель системы подъема
(MODEL:87~89); NOTE : COLOR : 0ED (GRAY) REFER TO FIG.65 (I-6) FOR MODEL:90~00

Двигатель системы подъема
(MODEL:90~00); NOTE : COLOR : 0ED (GRAY) 35J (GOLD)

Зажимной кронштейн
NOTE : COLOR : 0ED (GRAY)

Звено дросселя
(DT150/175/200/200T)(*); NOTE : REFER TO FIG.28(E-10) FOR DT200EPI/150EPI/225 REFER TO FIG.29(E-11) FOR DT200G,COUNTER ROTATION REFER TO FIG.30(E-12) FOR DT225 (*) : DT200T ~MODEL:00
