Каталоги запчастей для подвесных лодочных моторов SUZUKI DT9.9 S/L/UL

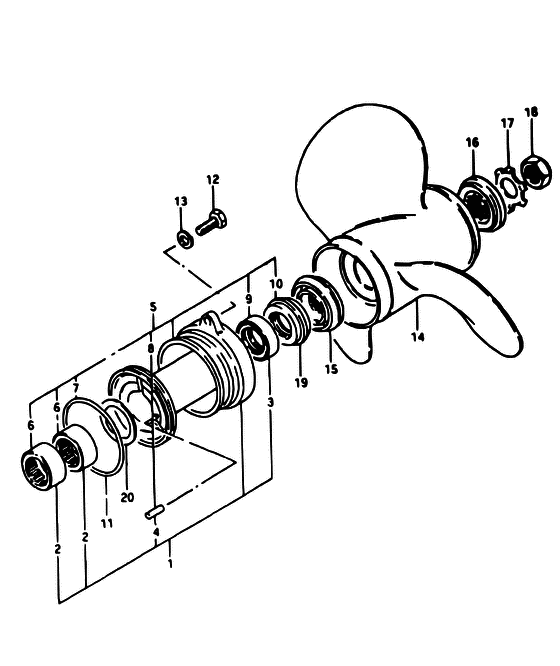

Винт

Каталоги запчастей для подвесных лодочных моторов SUZUKI DT9.9 S/L/UL
#кодценакол-во в узле
1 56100-93821-01J
Комплект корпуса подшипника
 --
под заказ
2 09263-17009-000
Подшипник 17X24X15
Bearing, housing		 1'457.30р
под заказ
3 09289-17004-000
Сальник
Oil seal, bearing housing		 1'793.60р
под заказ
4 09205-03010-000
Штифт
Dowel pin		 --
под заказ
4 09205-03032-000
PIN,SPRING(3X8)
Pin (3x8)		 224.20р
под заказ
5 56110-93501-01J
Комплект корпуса подшипника
 --
под заказ
6 09263-17009-000
Подшипник 17X24X15
Bearing, housing		 1'457.30р
под заказ
7 09280-62001-000
Кольцо
 --
под заказ
7 09280-61002-000
Кольцо уплотнительное
O ring		 336.30р
под заказ
8 09205-03010-000
Штифт
Dowel pin		 --
под заказ
8 09205-03032-000
PIN,SPRING(3X8)
Pin (3x8)		 224.20р
под заказ
9 09289-17004-000
Сальник
Oil seal, bearing housing		 1'793.60р
под заказ
10 56115-93401-000
Крышка корпуса подшипника
Cover, bearing housing		 448.40р
под заказ
11 09280-62001-000
Кольцо
 --
под заказ
11 09280-61002-000
Кольцо уплотнительное
O ring		 336.30р
под заказ
12 09100-06020-000
Болт (6X20)
 --
под заказ
12 09100-06122-000
BOLT(6X20)
 224.20р
под заказ
13 09162-06001-000
Пластина замка
 --
под заказ
13 09162-06006-000
Шайба
Lock washer		 112.10р
под заказ
14 58110-93500-01T
Пропеллер (3X235X177.8) 3X9 1/4X7 1/2 ->STD 1/2
 --
под заказ
14 58110-93540-01T
Пропеллер (3X235X228.6) 3X9 1/4X9
 --
под заказ
15 57613-93400-000
Стопорная втулка пропеллера
Stopper, propeller bushing		 17'599.70р
под заказ
16 58135-93401-000
Прокладка гайки
 --
под заказ
16 58135-93402-000
Прокладка пропеллера
Spacer, propeller nut		 4'484.00р
под заказ
17 58136-93400-000
Гайка пропеллера
Lock washer, propeller nut		 336.30р
под заказ
18 09159-14011-000
Гайка пропеллера
 --
под заказ
18 09141-14008-000
Гайка
 784.70р
под заказ
19 56115-93401-000
Крышка корпуса подшипника
Cover, bearing housing		 448.40р
под заказ
