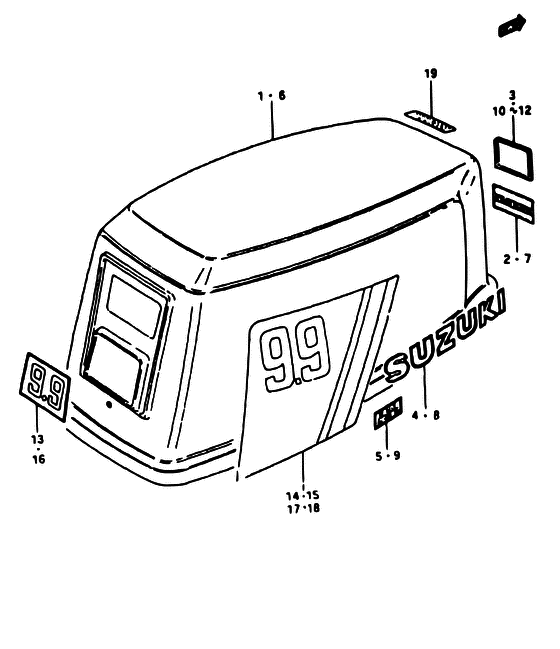

Каталоги запчастей для подвесных лодочных моторов Suzuki DT9.9 S/L/UL Капот

#	код	цена	кол-во в узле
1	61400-93852-01T Капот	-- под заказ
2	61422-93300-000 Эмблема передняя	-- под заказ
3	61424-93100-000 Эмблема передняя	-- под заказ
4	61441-93101-000 ЭМБЛЕМА "SUZUKI" НА СТОРОНЕ КРЫШК	-- под заказ
5	21131-96001-000 Маркировка	-- под заказ
5	21131-96010-000 Маркировка Mark, shift	224.20р под заказ	Preference
6	61400-93853-01T Капот Cover set, engine	-- под заказ
7	61422-93300-000 Эмблема передняя	-- под заказ
8	61441-93500-000 ЭМБЛЕМА "SUZUKI" НА СТОРОНЕ КРЫШК	-- под заказ
9	21131-96002-000 Маркировка	-- под заказ
9	21131-96010-000 Маркировка Mark, shift	224.20р под заказ	Preference
10	61424-93100-000 Эмблема передняя	-- под заказ
11	61424-93520-000 Эмблема передняя "9.9"	-- под заказ
12	61424-93500-000 Эмблема передняя "16"	-- под заказ
13	61435-93630-000 Emblem mark Emblem, rear "9.9" (dt9.9)	-- под заказ
14	61443-93630-000 Эмблема, на крышке, правая (DT9.9)	-- под заказ
15	61453-93630-000 Наклейка Emblem, cover lh (dt9.9)	-- под заказ
16	61435-93101-000 Наклейка задняя (DT16)	-- под заказ
17	61443-93101-000 Эмблема, на крышке, правая (DT16)	-- под заказ
18	61453-93101-000 Эмблема, на крышке, левая (DT16)	-- под заказ
19	61457-93001-000 Маркировка предупреждающая	-- под заказ

Carburetor assy

Carburetor assy
(DT9.9); NOTE : FIG.5 (C-7,8):DT14 FIG.6 (C-9,10):DT16

Цилиндр

Жгут проводов

Engaging handle

Equipo electrico
1

Equipo electrico
(MODEL D, MODEL F)

Equipo electrico
(MODEL C)

Equipo electrico
2

Топливный шланг

Топливный насос

Корпус редуктора
(DT25FE3, DT28F); NOTE : FIG.47 (I-2,3):DT20,DT25

Корпус редуктора
2, (BEHIND WATER EXHAUST); NOTE : [GE3,(G,J)E9,GE28,(G,J,VZ)E13,VZE40] FIG.26 (E-7):THROUGH PROP HUB EXHAUST

Корпус редуктора
1 (THROUGH PROP HUB EXHAUST); NOTE : FIG.27 (E-9,10):BEHIND WATER EXHAUST

Handle bars
(MODEL C, D); NOTE : FIG.54 (I-14):MODEL F

Handle bars
(MODEL F); NOTE : FIG.53 (I-13):MODEL C,D

Зажигание
2 (DT20 (D,F) E13, DT25 (F) E13)

Зажигание
1 (MODEL G, J); NOTE : FIG.16 (D-7):MODEL VZ

Зажигание

Зажигание
(MODEL C); NOTE : FIG.14 (D-6):MODEL D,F FIG.15 (D-7):MODEL D (E13),MODEL F (E13)

Зажигание
(MODEL D,F); NOTE : FIG.13 (D-5):MODEL C FIG.15 (D-7):MODEL D (E13),MODEL F (E13)

Зажигание
(MODEL D E13, MODEL F E13); NOTE : FIG.13 (D-5):MODEL C FIG.14 (D-6):MODEL D,F

Зажигание
1; NOTE : FIG.39 (H-6):DT20 (D,F) E13, DT25 F E13

Зажигание

Выпрямитель

Стартер
3, [(G,J)E09, (G,J,VZ)E13,VZE40]

Стартер
(DT9.9Y)

Стартер

Стартер
2; NOTE : FIG.9 (C-7,8):MODEL PG,PJ,PVZ (DT9.9PVZ ~0992-208910 DT16PVZ ~1602-205444 FIG.11 (C-11):E9,E13,E40

Стартер
1; NOTE : FIG.10 (C-9):MODEL PVZ (DT9.9PVZ 0992-208911~,DT16PVZ 1602-205445~) FIG.11 (C-11):E9,E13,E40

Starter assy recoil

Поворотный кронштейн

Tank fuel
4; NOTE : FIG.55 (K-2):MODEL C,D FIG.56 (K-3):(C,D)E13,CE37 FIG.57 (K-4):DE3

Tank fuel
1; NOTE : FIG.37 (G-3):E28

Капот

Капот
(DT28F); NOTE : THE MODEL NAME F OF THIS PAGE MEANS DT28F ONLY. FIG.51 (I-9,10):DT20,DT25

Капот
2 (E09, E13)

Капот
1; NOTE : FIG.34 (F-9):E9,E13

Трансмиссия
(DT25FE3, DT28F); NOTE : FIG.49 (I-5,6):DT20,DT25

Трансмиссия

Трансмиссия
2 (BEHIND WATER EXHAUST); NOTE : FIG.30 (F-2,3):THROUGH PROP HUB EXHAUST

Трансмиссия
1 (THROUGH PROP HUB EXHAUST); NOTE : FIG.31 (F-4,5):BEHIND WATER EXHAUST

Водяная помпа
(MODEL J,VZ); NOTE : FIG.7 (C-2,3):MODEL G

Водяная помпа
(MODEL G); NOTE : FIG.8 (C-5,6):MODEL J,VZ

Водяная помпа

Бендикс

Вал коленчатый

Винт
2 (BEHIND WATER EXHAUST); NOTE : [GE3,(G,J)E9,GE28,(G,J,VZ)E13,VZE40] FIG.28 (E-11):THROUGH PROP HUB EXHAUST

Винт
1, (THROUGH PROP HUB EXHAUST); NOTE : FIG.29 (E-13):BEHIND WATER EXHAUST

Выходное отверстие топливного бака
(MODEL G, J); NOTE : FIG.39 (G-5):FUEL GAUGE (E9,E13) FIG.40 (G-7):FUEL GAUGE (MODEL VZ)

Выходное отверстие топливного бака
NOTE : FIG.59 (K-6):GAUGE ASSY,FUEL

Датчик топлива
1 (G, J)E09, (G, J)E13

Зажимной кронштейн

Клапан

Кожух впускного коллектора

Кожух впускного коллектора - пластинчатый клапан

Кожух приводного вала
NOTE:WHEN YOU USE THE DRIVESHAFT HOUSING (52100-93823-01J) TO L TYPE AND S TYPE, PLEASE BE SURE TO TAKE OFF A BUSHING (09305-15002).
