Каталоги запчастей для подвесных лодочных моторов SUZUKI DT16 PVZ
Зажигание

Каталоги запчастей для подвесных лодочных моторов SUZUKI DT16 PVZ

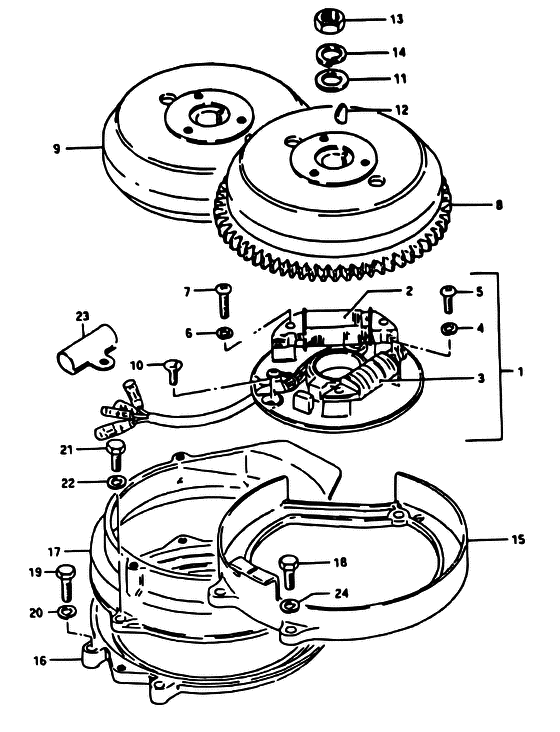

#кодценакол-во в узле
1 32101-93512-000
Статор
--
под заказ

3 32140-93501-000
Катушка зажигания
--
под заказ

3 32140-93502-000
COIL,IGNITION PRIMARY
Coil, ignition primary
22'083.70р
под заказ
4 08321-21058-000
Пластина замка
--
под заказ

4 08321-0105A-000
Пластина замка
112.10р
под заказ
5 02112-05208-000
Болт
--
под заказ

5 02112-05207-000
Болт
112.10р
под заказ
6 08321-21058-000
Пластина замка
--
под заказ

6 08321-0105A-000
Пластина замка
112.10р
под заказ
7 02112-05258-000
Болт
--
под заказ

7 02112-05257-000
Винт 5X25
112.10р
под заказ
8 32102-93500-000
Ротор
--
под заказ

9 32102-93510-000
Ротор
--
под заказ

10 02122-05128-000
Болт
--
под заказ

10 09126-05003-000
Болт
224.20р
под заказ
11 08322-11148-000
Шайба
--
под заказ

11 08322-01147-000
Шайба
112.10р
под заказ
12 08341-31049-000
Ключ
--
под заказ

12 09420-04008-000
Ключ
224.20р
под заказ
13 08310-22148-000
Гайка
--
под заказ

13 08310-0014A-000
Гайка
112.10р
под заказ
14 08321-31148-000
Пластина замка
--
под заказ

14 08321-0114A-000
Шайба блокирующая
112.10р
под заказ
15 14312-93500-01J
Крышка зажигания
--
под заказ

16 14311-93500-01J
Корпус магнитный 1
--
под заказ

17 14312-93102-01J
Корпус магнитный 2
--
под заказ

18 01907-06208-000
Болт
--
под заказ

18 01500-06207-000
Болт
112.10р
под заказ
19 01907-06258-000
Болт
--
под заказ

19 01500-06257-000
Болт
112.10р
под заказ
20 08321-21068-000
Пластина замка
--
под заказ

20 08321-01067-000
Шайба, стопорная
112.10р
под заказ
21 01907-06208-000
Болт
--
под заказ

21 01500-06207-000
Болт
112.10р
под заказ
22 08321-21068-000
Пластина замка
--
под заказ

22 08321-01067-000
Шайба, стопорная
112.10р
под заказ
23 32371-93500-000
Струбцина проводки
--
под заказ

24 08321-21068-000
Пластина замка
--
под заказ

24 08321-01067-000
Шайба, стопорная
112.10р
под заказ
