Каталоги запчастей для подвесных лодочных моторов Suzuki DT16 PVZ Винт

Каталоги запчастей для подвесных лодочных моторов SUZUKI DT16 PVZ
Винт

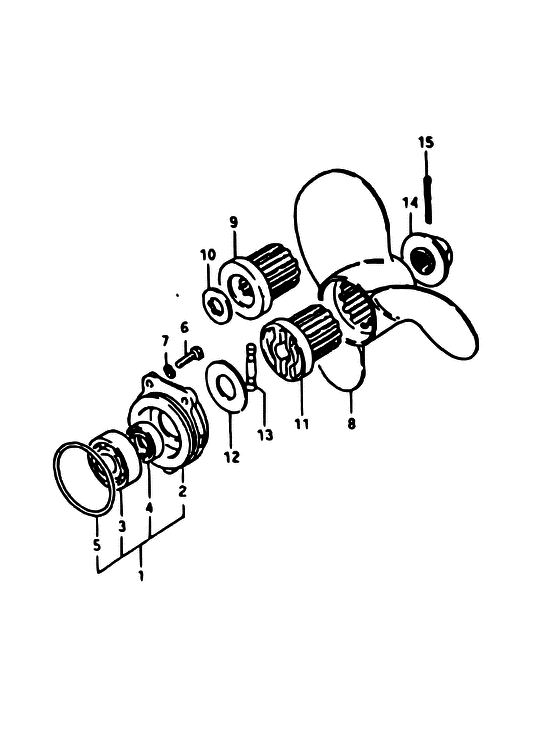

Каталоги запчастей для подвесных лодочных моторов SUZUKI DT16 PVZ

#	код	цена	кол-во в узле
1	56110-93102-01J Комплект корпуса подшипника	-- под заказ
1	56110-93103-01J Комплект корпуса подшипника	-- под заказ
2	56111-93102-01J Копрус подшипника	-- под заказ
3	08113-63030-000 Подшипник B1 17X47X14 Bearing	1'569.40р под заказ	Preference
4	09289-17004-000 Сальник Oil seal, bearing housing	1'793.60р под заказ	Preference
5	09280-60002-000 O RING(D:3.1,ID:59.4) O ring (d:3.1 id:59.4)	336.30р под заказ	Preference
6	09100-06020-000 Болт (6X20)	-- под заказ
6	09100-06122-000 BOLT(6X20)	224.20р под заказ	Preference
7	09162-06001-000 Пластина замка	-- под заказ
7	09162-06006-000 Шайба Lock washer	112.10р под заказ	Preference
8	58111-93782-01T Пропеллер (H1000) 3X225X255	-- под заказ
8	58111-93782-019 Гребной винт (3X8-7/8X10)	44'952.10р под заказ	Preference
8	58111-96131-01T Пропеллер (H800) 3X225X205	-- под заказ
8	58111-96131-019 Гребной винт (3X8-7/8X8)	39'683.40р под заказ	Preference
8	58111-96140-01T Пропеллер (H901) 3X225X230	-- под заказ
8	58111-96140-019 Винт	-- под заказ
9	58120-96110-000 Втулка пропеллера Bushing, propeller (49н)	-- под заказ
10	57613-93000-000 Стопорная втулка пропеллера Stopper, propeller bushing	4'932.40р под заказ	Preference

Каталог несет в первую очередь справочную информацию, поэтому обращаем ваше внимание, что наличие деталей в каталоге не означает ее наличие на нашем складе.
