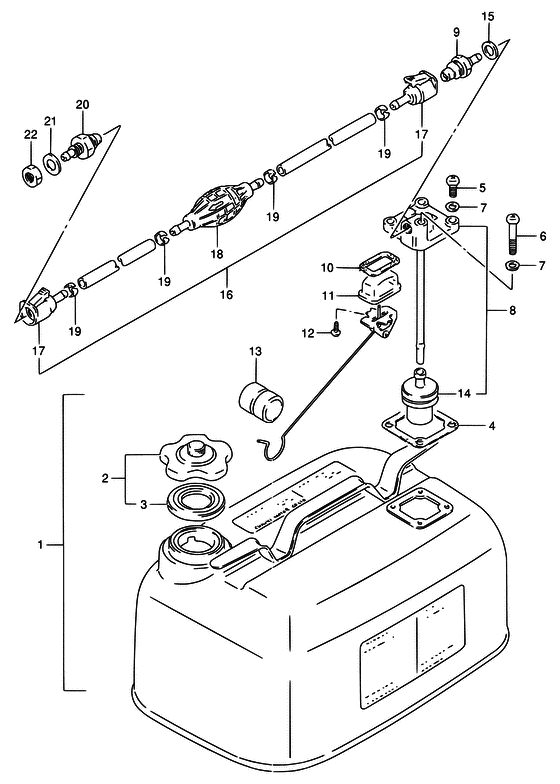

Каталоги запчастей для подвесных лодочных моторов Suzuki DT30 Tank fuel

#	код	цена	кол-во в узле
1	65800-95880-000 Комплект бака топливного (23L)	-- под заказ
2	65510-98512-000 Крышка топливного бака	-- под заказ
2	65510-92D00-000 Крышка топливного бака Cap assy, separate tank	7'062.30р под заказ	Preference
3	65561-98502-000 Стакан топливного бака Gasket	-- под заказ
4	65871-93010-000 Прокладка Gasket, fuel gauge	224.20р под заказ	Preference
5	02112-06167-000 Винт 6X16	112.10р под заказ	Preference
6	02112-06407-000 Болт	112.10р под заказ	Preference
7	09168-06004-000 Кольцо прокладочное Washer (6x11.8x1.5)	224.20р под заказ	Preference
8	65850-94400-000 Датчик топлива	-- под заказ
8	65720-94411-000 Соединитель топливный	3'923.50р под заказ	Preference
8	65850-95X50-000 Датчик топлива Gauge assy	-- под заказ
8	09168-12015-XC0 GASKET(12.2X21X0.8)	112.10р под заказ	Preference
9	65720-94411-000 Соединитель топливный	3'923.50р под заказ	Preference
10	65854-93001-000 Прокладка	224.20р под заказ	Preference
11	65853-93001-000 Фильтр топливный	224.20р под заказ	Preference
12	02112-04107-000 Болт	112.10р под заказ	Preference
13	65864-95200-000 Попловок топливной колеи	-- под заказ
14	65830-95500-000 Фильтр топливный	2'017.80р под заказ	Preference
15	09168-12001-000 Прокладка соединителя Gasket	224.20р под заказ	Preference
16	65700-87D16-000 Шланг топливный	26'679.80р под заказ	Preference
16	65700-87D92-000 HOSE,FUEL(TANK TO CONNECTOR)	26'679.80р под заказ	Preference
17	65750-94404-000 Гнездо топливного шланга Connector, fuel	3'811.40р под заказ	Preference
18	65770-95504-000 Сжимающий насос	-- под заказ
19	65781-98500-000 Крепёж шланга	336.30р под заказ	Preference
20	65720-94401-000 Соединитель топливный Connector, fuel	-- под заказ
20	65720-94403-000 PLUG,FUEL CONNECTOR	1'793.60р под заказ	Preference
21	08321-01107-000 Шайба, стопорная Lock washer	112.10р под заказ	Preference
22	08310-00107-000 Гайка	112.10р под заказ	Preference
