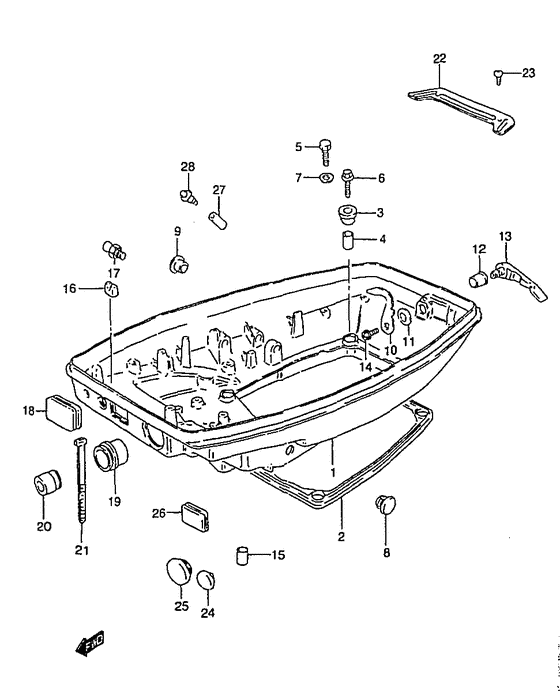

Каталоги запчастей для подвесных лодочных моторов Suzuki DT30 Нижний щиток

#	код	цена	кол-во в узле
1	61110-96305-02M Крышка двигателя	-- под заказ
1	09250-13005-000 PLUG(OD:20) Cap, emergency/stop	1'457.30р под заказ	Preference
1	09250-30016-000 Заглушка переключателя	448.40р под заказ	Preference
1	39669-94400-000 Заглушка крышки	336.30р под заказ	Preference
1	61110-96311-01T Крышка двигателя	-- под заказ
1	61110-96333-0ED Капот Cover, engine under	-- под заказ
2	61113-96300-000 Уплотнение крышки Seal, under cover	-- под заказ
2	61113-91L00-000 SEAL,ENGINE LWR COVER	5'492.90р под заказ	Preference
3	09320-10031-000 Валик Cushion, under cover	224.20р под заказ	Preference
4	09180-06289-000 Кольцо/шайба Spacer (6.8x10x11.5)	224.20р под заказ	Preference
5	09117-06039-000 Болт	224.20р под заказ	Preference
5	09117-06049-000 BOLT(6X25) Bolt (6x25)	336.30р под заказ	Preference
6	09116-06133-000 Болт (6x25) Bolt (6x25)	224.20р под заказ	Preference
6	09116-06230-000 BOLT(6X25)	336.30р под заказ	Preference
7	09160-06046-000 Шайба Washer (6.5x20x1.5)	224.20р под заказ	Preference
8	09250-08007-000 CAP(OD:16) Cap, choke rod	224.20р под заказ	Preference
9	09250-11003-000 CAP(OD:17) Cap, lower cover	224.20р под заказ	Preference
10	61631-94410-000 Крюк Rack, under cover	-- под заказ
11	09164-13005-000 Шайба	224.20р под заказ	Preference
12	09306-13007-000 Втулка	336.30р под заказ	Preference
13	61633-93930-0ED Рукоятка	22'980.50р под заказ	Preference
14	02162-06127-000 Винт	112.10р под заказ	Preference
15	09205-10006-000 PIN,SPRING(10.2X10) Pin, clutch notch spring	448.40р под заказ	Preference
16	13625-94300-000 Крышка Cap, choke rod guide	224.20р под заказ	Preference
17	22511-99010-000 Ниппель	-- под заказ
17	22511-99011-000 Ниппель	336.30р под заказ	Preference
18	63625-94300-000 Заглушка переключателя Plug, switch leads	1'569.40р под заказ	Preference
19	36612-94301-000 Втулка проводки Grommet, cable no.1	896.80р под заказ	Preference
20	36613-94300-000 GROMMET,CABLE(NO.2) Grommet, cable no.2	336.30р под заказ	Preference
21	09407-25402-000 CLAMP(L:250) Clamp, tilt sw	336.30р под заказ	Preference
22	61138-96301-000 Крышка	1'905.70р под заказ	Preference
23	09125-06069-000 Винт 6X12 (SUS)	224.20р под заказ	Preference
24	09250-13005-000 PLUG(OD:20) Cap, emergency/stop	1'457.30р под заказ	Preference
26	39669-94400-000 Заглушка крышки	336.30р под заказ	Preference
27	09352-70121-600 HOSE(7X12.1X600) Hose (inmani to iac)	896.80р под заказ	Preference
28	09409-08308-5ES CLIP(BLACK) Cap, remocon shaft hole	224.20р под заказ	Preference
