Каталоги запчастей для подвесных лодочных моторов SUZUKI DT5 S/L

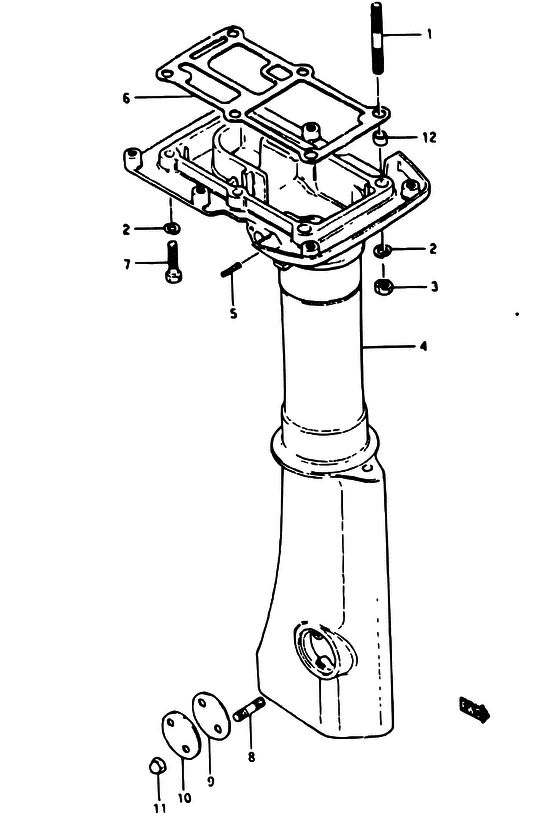

Кожух приводного вала

Каталоги запчастей для подвесных лодочных моторов SUZUKI DT5 S/L
#кодценакол-во в узле
1 09108-08036-000
Болт
 --
под заказ
1 09108-08147-000
Болт заклепка
Stud bolt		 1'569.40р
под заказ
2 09162-08003-000
Пластина замка
 --
под заказ
2 09162-08007-000
WASHER,LOCK
Lock washer		 224.20р
под заказ
3 09140-08003-000
Гайка
 --
под заказ
3 09140-08023-XC0
Гайка
 224.20р
под заказ
4 52110-98512-01J
Копрус торсионного вала
 --
под заказ
4 17441-98512-000
Направляющая водной трубы
Guide, water tube (s)		 --
под заказ
4 52110-98561-0ED
Обойма торсионного вала
Housing, drive shaft (s)		 62'551.80р
под заказ
4 52117-94400-000
Трубка водная
 224.20р
под заказ
4 09125-05046-000
Болт
Screw (5x12)		 112.10р
под заказ
4 09205-05014-000
PIN,SPRING(5X18)
Pin, clutch lever (l:18)		 224.20р
под заказ
4 52110-98521-01J
Копрус торсионного вала
 --
под заказ
4 09206-11006-000
PIN(8.4X11X8)
Pin, knock		 336.30р
под заказ
4 17441-98521-000
Направляющая водной трубы
Guide, water tube (l/ul)		 336.30р
под заказ
4 52110-98571-0ED
Обойма торсионного вала
Housing, drive shaft (l/ul)		 62'551.80р
под заказ
4 52110-98523-01J
Копрус торсионного вала
 --
под заказ
5 09205-05001-000
Штифт
 --
под заказ
5 09205-05014-000
PIN,SPRING(5X18)
Pin, clutch lever (l:18)		 224.20р
под заказ
6 52113-98500-000
Прокладка вала
 --
под заказ
6 52113-98510-000
Прокладка вала
 2'242.00р
под заказ
7 09100-08112-000
Болт
 --
под заказ
7 09100-08232-000
BOLT(8X30)
 336.30р
под заказ
8 09108-05002-000
Болт
 --
под заказ
9 52116-98500-000
Прокладка регулятора
 --
под заказ
9 52116-98510-000
Прокладка муфты
Gasket, clutch adjust hole		 336.30р
под заказ
10 52115-98500-01J
Крышка муфты
 --
под заказ
10 52115-98501-0ED
Крышка муфты
Cover, clutch adjusting hole		 10'985.80р
под заказ
11 09145-05001-000
Гайка 5MM
 224.20р
под заказ
