Каталоги запчастей для подвесных лодочных моторов SUZUKI DT5 S/L

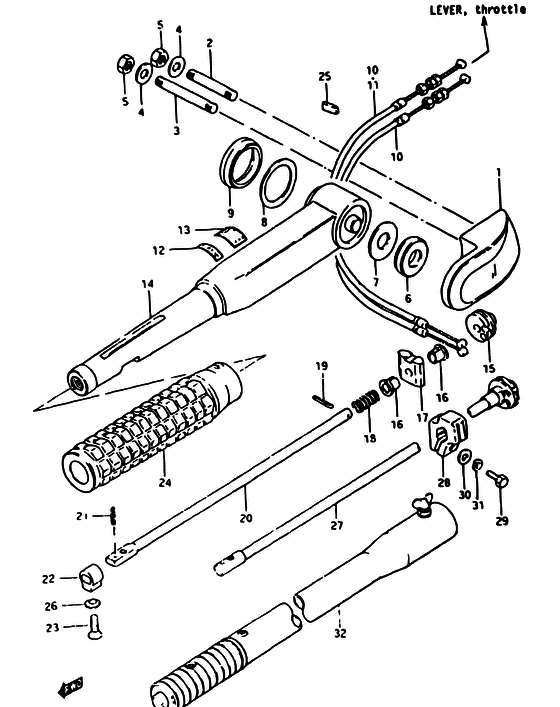

HANDLE BARS

Каталоги запчастей для подвесных лодочных моторов SUZUKI DT5 S/L
#кодценакол-во в узле
1 63113-98100-01J
Крышка рукоятки
 --
под заказ
1 63113-98100-0ED
Крышка
Cover, tiller handle (gray)		 --
под заказ
2 01421-08508-000
Болт
 --
под заказ
2 01421-0850A-000
Болт
 224.20р
под заказ
3 01421-08608-000
Болт
 --
под заказ
3 01421-0860A-000
Болт
 224.20р
под заказ
4 08322-11088-000
Шайба
 --
под заказ
4 08322-01087-000
Шайба
Lock washer		 112.10р
под заказ
5 08310-12088-000
Гайка
 --
под заказ
5 08310-00087-000
Гайка 8MM
 112.10р
под заказ
6 63115-98100-000
Крышка рукоятки
Bushing		 448.40р
под заказ
7 09160-13008-000
WASHER(13.5X31.5X0.5)
Washer, rear hook lever (13.5x31.5x0.5)		 336.30р
под заказ
8 09160-32004-000
Шайба
Washer (32.5x42x0.5)		 336.30р
под заказ
9 63116-98100-000
Блок румпельного управления
Bushing, tiller handle		 1'905.70р
под заказ
10 63610-98100-000
Кабель дросселя
 --
под заказ
10 63610-98102-000
Трос
Cable assy, throttle		 3'923.50р
под заказ
11 63610-98110-000
Кабель дросселя (2)
 --
под заказ
11 63610-98112-000
Трос
Cable assy, throttle		 3'699.30р
под заказ
12 63215-93101-000
Маркировка ручки
 --
под заказ
12 63215-93110-000
Маркировка ручки
Mark, handle grip		 224.20р
под заказ
13 63215-93400-000
Маркировка
Mark, handle grip		 224.20р
под заказ
14 63111-93202-01J
Руль (модель G)
 --
под заказ
14 63100-98811-0ED
Handle set,tiller(gray)
 --
под заказ
14 63240-96300-000
Комплект регулятора ручки
Adjuster, handle grip		 1'345.20р
под заказ
14 63111-93203-01J
Руль (модель G)
 --
под заказ
14 63111-93204-01J
Рукоятка управления
 --
под заказ
15 63222-93200-000
Цилиндр
Drum, handle rod		 --
под заказ
16 63225-93200-000
Втулка
Bush, handle rod		 336.30р
под заказ
17 63224-93202-000
Протектор проводки
Protector, stop switch wire		 --
под заказ
18 63226-93200-000
Пружина
 --
под заказ
18 09440-12027-000
Пружина ручки
 336.30р
под заказ
19 09205-03004-000
PIN,SPRING(3X20)
Pin, handle rod drum (l:20)		 224.20р
под заказ
20 63221-93200-000
Штанга ручки
 --
под заказ
20 63220-98504-000
Штанга ручки
 13'452.00р
под заказ
21 63227-93200-000
Штифт
Pin, handle rod		 224.20р
под заказ
22 63223-93200-000
Стопор
 --
под заказ
22 63223-92D00-000
Стопор ручки
Stopper, handle rod		 672.60р
под заказ
23 09126-06004-000
Винт
Screw		 --
под заказ
24 63210-93200-000
Рукоятка
 --
под заказ
24 63210-93E30-000
Рукоятка
Grip, handle		 3'475.10р
под заказ
25 63117-93400-000
Протектор проводки
Protector, stop switch wire		 --
под заказ
26 09163-06001-000
Шайба
 112.10р
под заказ
27 63220-98500-000
Штанга ручки
 --
под заказ
27 63220-98504-000
Штанга ручки
 13'452.00р
под заказ
28 63241-94300-000
Зажим рукоятки
Adjuster, handle glip		 --
под заказ
29 09100-06019-000
Болт
 --
под заказ
29 01550-06167-000
Болт
 112.10р
под заказ
30 09160-06015-000
Шайба
 --
под заказ
30 09160-06082-000
Шайба
 112.10р
под заказ
31 09162-06001-000
Пластина замка
 --
под заказ
31 09162-06006-000
Шайба
Lock washer		 112.10р
под заказ
32 63300-94300-000
Стойка удлиняющая
 --
под заказ
32 63210-93E30-000
Рукоятка
Grip, handle		 3'475.10р
под заказ
32 63300-93900-000
Стойка удлиняющая
 --
под заказ
