Каталоги запчастей для подвесных лодочных моторов SUZUKI DT5 S/L

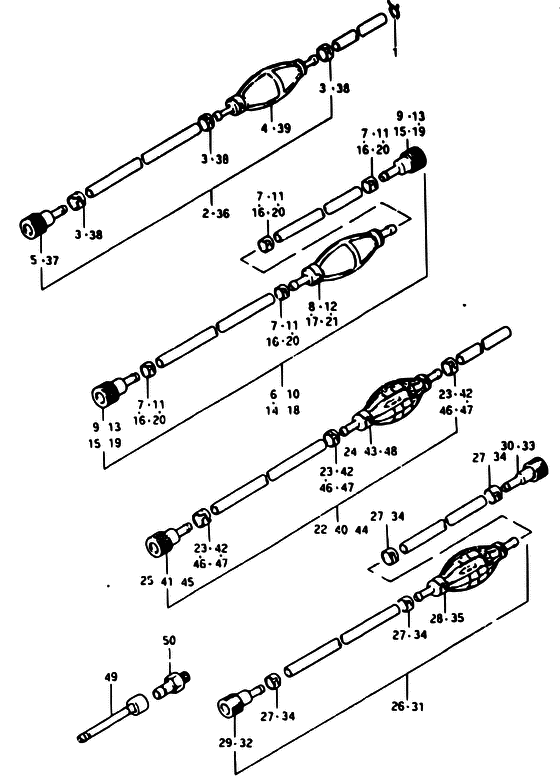

Топливный шланг

Каталоги запчастей для подвесных лодочных моторов SUZUKI DT5 S/L
#кодценакол-во в узле
1 09401-11402-000
Зажим
 --
под заказ
1 09401-11403-000
Зажим
Clip		 224.20р
под заказ
2 65700-98503-000
Шланг топливный
 --
под заказ
2 65700-98526-000
HOSE,FUEL(TANK TO CONNECTOR)
 20'514.30р
под заказ
2 65700-98992-000
Шланг топливный
 --
под заказ
3 09401-13402-000
Зажим
 --
под заказ
3 65781-98500-000
Крепёж шланга
 336.30р
под заказ
4 65770-99701-000
Сжимающий насос 65770-99702
 --
под заказ
5 65750-98502-000
Патрон
 --
под заказ
5 65750-98505-000
Гнездо топливного шланга
Socket, fuel hose (out)		 6'613.90р
под заказ
6 65700-98514-000
Шланг топливный (L:1953)
 --
под заказ
6 65700-95D15-000
HOSE,FUEL(TANK TO CONNECTOR)
 51'902.30р
под заказ
7 09401-13402-000
Зажим
 --
под заказ
7 65781-98500-000
Крепёж шланга
 336.30р
под заказ
8 65770-99701-000
Сжимающий насос 65770-99702
 --
под заказ
9 65750-98502-000
Патрон
 --
под заказ
9 65750-98505-000
Гнездо топливного шланга
Socket, fuel hose (out)		 6'613.90р
под заказ
10 65700-95990-000
Шланг топливный
 --
под заказ
10 65700-95D15-000
HOSE,FUEL(TANK TO CONNECTOR)
 51'902.30р
под заказ
11 09401-13402-000
Зажим
 --
под заказ
11 65781-98500-000
Крепёж шланга
 336.30р
под заказ
12 65770-99701-000
Сжимающий насос 65770-99702
 --
под заказ
13 65750-98502-000
Патрон
 --
под заказ
13 65750-98505-000
Гнездо топливного шланга
Socket, fuel hose (out)		 6'613.90р
под заказ
14 65700-95202-000
Шланг топливный
 --
под заказ
14 65700-95D15-000
HOSE,FUEL(TANK TO CONNECTOR)
 51'902.30р
под заказ
15 65750-98502-000
Патрон
 --
под заказ
15 65750-98505-000
Гнездо топливного шланга
Socket, fuel hose (out)		 6'613.90р
под заказ
16 09401-13402-000
Зажим
 --
под заказ
16 65781-98500-000
Крепёж шланга
 336.30р
под заказ
17 65770-99701-000
Сжимающий насос 65770-99702
 --
под заказ
18 65700-95990-000
Шланг топливный
 --
под заказ
18 65700-95D15-000
HOSE,FUEL(TANK TO CONNECTOR)
 51'902.30р
под заказ
19 65750-98502-000
Патрон
 --
под заказ
19 65750-98505-000
Гнездо топливного шланга
Socket, fuel hose (out)		 6'613.90р
под заказ
20 09401-13402-000
Зажим
 --
под заказ
20 65781-98500-000
Крепёж шланга
 336.30р
под заказ
21 65770-99701-000
Сжимающий насос 65770-99702
 --
под заказ
22 65700-98505-000
Шланг топливный
 --
под заказ
22 65700-98526-000
HOSE,FUEL(TANK TO CONNECTOR)
 20'514.30р
под заказ
23 09401-13402-000
Зажим
 --
под заказ
23 65781-98500-000
Крепёж шланга
 336.30р
под заказ
24 65770-99702-000
Сжимающий насос
 --
под заказ
25 65750-98505-000
Гнездо топливного шланга
Socket, fuel hose (out)		 6'613.90р
под заказ
26 65700-95204-000
Шланг топливный
 --
под заказ
26 65700-87DL0-000
HOSE,FUEL(TANK TO CONN)
 15'694.00р
под заказ
27 09401-13402-000
Зажим
 --
под заказ
27 65781-98500-000
Крепёж шланга
 336.30р
под заказ
28 65770-99702-000
Сжимающий насос
 --
под заказ
29 65750-98505-000
Гнездо топливного шланга
Socket, fuel hose (out)		 6'613.90р
под заказ
30 65750-93000-000
Топливный шланг
Socket, fuel hose		 11'097.90р
под заказ
31 65700-95204-000
Шланг топливный
 --
под заказ
31 65700-87DL0-000
HOSE,FUEL(TANK TO CONN)
 15'694.00р
под заказ
32 65750-98505-000
Гнездо топливного шланга
Socket, fuel hose (out)		 6'613.90р
под заказ
33 65750-93000-000
Топливный шланг
Socket, fuel hose		 11'097.90р
под заказ
34 09401-13402-000
Зажим
 --
под заказ
34 65781-98500-000
Крепёж шланга
 336.30р
под заказ
35 65770-99702-000
Сжимающий насос
 --
под заказ
36 65700-98520-000
Шланг (бак - сепаратор)
 --
под заказ
36 65700-98526-000
HOSE,FUEL(TANK TO CONNECTOR)
 20'514.30р
под заказ
37 65750-98505-000
Гнездо топливного шланга
Socket, fuel hose (out)		 6'613.90р
под заказ
38 09401-13402-000
Зажим
 --
под заказ
38 65781-98500-000
Крепёж шланга
 336.30р
под заказ
39 65770-98520-000
Сжимающий насос 65700-95204
Pump, squeeze 65700-95204		 --
под заказ
40 65700-98506-000
Шланг топливный, модель VZ
 --
под заказ
40 65700-98526-000
HOSE,FUEL(TANK TO CONNECTOR)
 20'514.30р
под заказ
41 65750-98505-000
Гнездо топливного шланга
Socket, fuel hose (out)		 6'613.90р
под заказ
42 65781-98500-000
Крепёж шланга
 336.30р
под заказ
43 65770-99702-000
Сжимающий насос
 --
под заказ
44 65700-98540-000
Шланг топливный (DT5WJ)
 --
под заказ
44 65700-98526-000
HOSE,FUEL(TANK TO CONNECTOR)
 20'514.30р
под заказ
44 65700-98541-000
Шланг топливный (DT5WVZ)
 --
под заказ
45 65750-98505-000
Гнездо топливного шланга
Socket, fuel hose (out)		 6'613.90р
под заказ
46 09401-13402-000
Зажим
 --
под заказ
46 65781-98500-000
Крепёж шланга
 336.30р
под заказ
47 65781-98500-000
Крепёж шланга
 336.30р
под заказ
48 65770-99702-000
Сжимающий насос
 --
под заказ
49 65700-95270-000
Шланг соединительный
 --
под заказ
49 65700-95271-000
Шланг топливный
Hose, fuel joint		 --
под заказ
50 65720-98590-000
Соединитель топливный
Plug, fuel connector		 5'156.60р
под заказ
