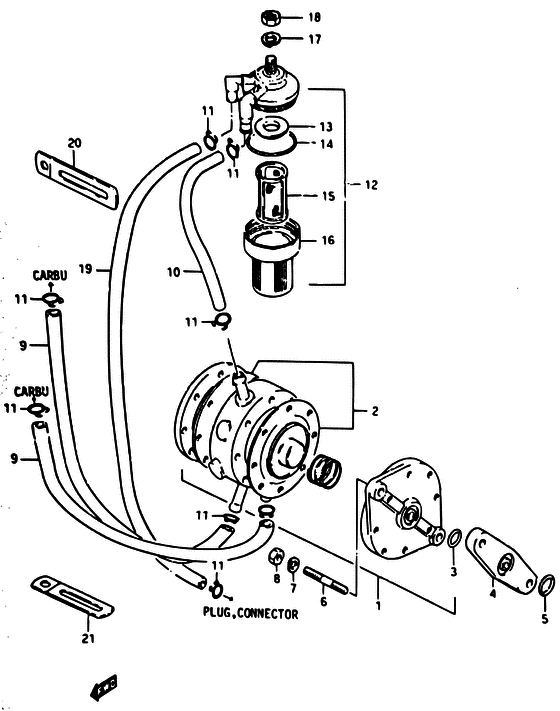

Каталоги запчастей для подвесных лодочных моторов Suzuki DT65M Топливный насос

#	код	цена	кол-во в узле
1	15100-95201-000 Насос топливный	-- под заказ
1	15100-95202-000 Насос топливный	-- под заказ
1	15100-95203-000 Насос топливный	-- под заказ
2	15170-95500-000 Комплект диафрагмы	-- под заказ
2	15100-7281V-000 Комплект диафрагмы	9'864.80р под заказ	Preference
3	15165-93010-000 Кольцо насоса топливного O ring	224.20р под заказ	Preference
4	15322-93000-000 Насос топливный Insulator	2'578.30р под заказ	Preference
5	09280-12002-000 Кольцо топливного насоса O ring, fuel pump	560.50р под заказ	Preference
6	01421-06258-000 Болт	-- под заказ
6	01421-06257-000 Болт заклепка Stud bolt	224.20р под заказ	Preference
7	08321-21068-000 Пластина замка	-- под заказ
7	08321-01067-000 Шайба, стопорная	112.10р под заказ	Preference
8	08310-11068-000 Гайка	-- под заказ
8	08310-00067-000 Гайка	112.10р под заказ	Preference
9	09343-05137-000 Шланг контролирующий (L:500@r135)	-- под заказ
9	09352-50903-600 Шланг 5X9X600	560.50р под заказ	Preference
10	09343-05137-000 Шланг контролирующий (L:500@r135)	-- под заказ
10	09352-50903-600 Шланг 5X9X600	560.50р под заказ	Preference
11	09401-09402-000 Зажим	-- под заказ
11	09401-08410-000 Зажим	224.20р под заказ	Preference
12	15410-93400-000 Фильтр топливный	-- под заказ
12	15410-94400-000 Фильтр топливный	6'165.50р под заказ	Preference
13	15416-93400-000 Прокладка	-- под заказ
14	15415-93400-000 Фильтр топливный O ring	224.20р под заказ	Preference
15	15412-93400-000 Сетка	-- под заказ
15	15430-93410-000 Фильтры Strainer set	4'371.90р под заказ	Preference
16	15413-93400-000 Фильтр топливный Cup	1'008.90р под заказ	Preference
17	08321-21088-000 Пластина замка	-- под заказ
17	08321-01087-000 Пластина замка Washer, lock	112.10р под заказ	Preference
18	08310-22088-000 Гайка	-- под заказ
18	08310-00087-000 Гайка 8MM	112.10р под заказ	Preference
20	09404-06413-000 Струбцина дросселя	-- под заказ
20	09404-06432-000 CLAMP(L:65) Clamp (l:80)	336.30р под заказ	Preference
21	09404-06414-000 Clamp (l:80)	-- под заказ
21	09404-06433-000 Струбцина (L:80) Clamp (l:80)	336.30р под заказ	Preference
