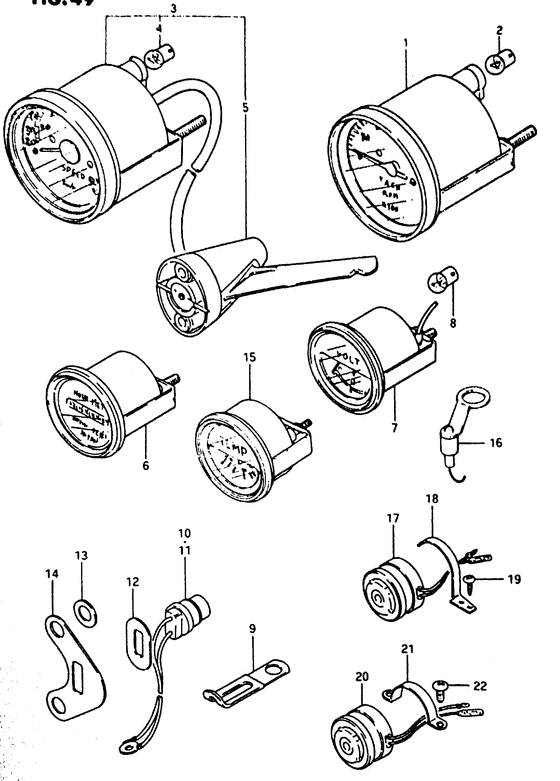

Каталоги запчастей для подвесных лодочных моторов Suzuki DT65M Equipo electrico

#	код	цена	кол-во в узле
1	34200-95500-000 Тахометр	-- под заказ
1	34200-92E02-000 Тахометр	112'212.10р под заказ	Preference
2	09471-12001-000 Спидометр Bulb (12v,3.4w)	336.30р под заказ	Preference
3	34100-95500-000 Спидометр	-- под заказ
3	34100-95502-000 Панель измерителей	80'599.90р под заказ	Preference
3	34100-95501-000 Панель измерителей	-- под заказ
4	09471-12001-000 Спидометр Bulb (12v,3.4w)	336.30р под заказ	Preference
5	34190-95500-000 Сенсор спидометра	17'823.90р под заказ	Preference
6	34500-95500-000 Часы	-- под заказ
6	34500-95501-000 Часы Hourmeter assy (model j)	-- под заказ
7	34600-95500-000 Voltmeter assy Bolt meter assy	-- под заказ
7	34600-95501-000 Voltmeter assy Volt meter assy (model j)	-- под заказ
8	09471-12001-000 Спидометр Bulb (12v,3.4w)	336.30р под заказ	Preference
9	09404-10401-000 Clamp (l:52)	-- под заказ
9	09404-10204-000 CLAMP(L:62)	336.30р под заказ	Preference
11	34850-95510-000 Головка переключателя Heat switch	22'307.90р под заказ	Preference
12	34854-95300-000 Головка переключателя Filler, heat switch	-- под заказ
13	09160-10026-000 Шайба кулочка тормоза Washer (10.2181)	-- под заказ
13	09160-10121-000 Шайба	112.10р под заказ	Preference
14	34853-95500-000 Supporter, heat switch	-- под заказ
14	34853-94600-000 Крепеж Suport, engine temp sensor	336.30р под заказ	Preference
15	34400-95722-000 Термометр	-- под заказ
16	34840-95700-000 Лента	-- под заказ
17	38500-95201-000 Сигнал	-- под заказ
17	38500-95202-000 Сигнал предупреждающий	-- под заказ
18	38501-95200-000 Лента сигнала	-- под заказ
19	03212-04089-000 Винт 4X8	-- под заказ
19	03212-04087-000 Болт	112.10р под заказ	Preference
20	38500-95502-000 Сигнал	-- под заказ
20	38500-95202-000 Сигнал предупреждающий	-- под заказ
21	38501-95500-000 Серена Band, warning buzzer	336.30р под заказ	Preference
22	02112-05088-000 Болт	-- под заказ
22	02112-05087-000 Болт	112.10р под заказ	Preference
