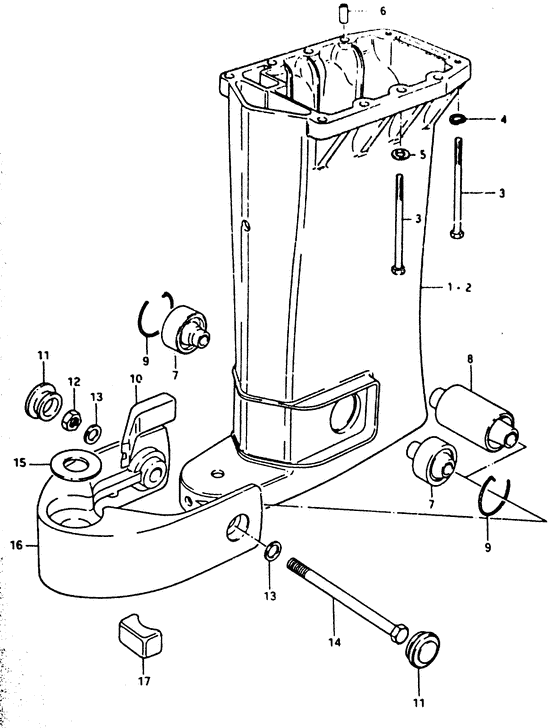

Каталоги запчастей для подвесных лодочных моторов Suzuki DT65M Кожух приводного вала

#	код	цена	кол-во в узле
1	52111-95204-01J Корпус торсионного вала (L TYPE)	-- под заказ
1	52111-95205-01J Корпус торсионного вала (L TYPE)	-- под заказ
1	52111-95210-01J Корпус торсионного вала (L TYPE)	-- под заказ
2	52111-95703-01J Корпус торсионного вала (S TYPE)	-- под заказ
2	52111-95704-01J Корпус торсионного вала (S TYPE)	-- под заказ
2	52111-95710-01J Корпус торсионного вала (S TYPE)	-- под заказ
3	09100-08136-000 Болт корпуса	-- под заказ
3	09100-08213-000 Болт (8X100) Bolt (8x100)	448.40р под заказ	Preference
4	09162-08003-000 Пластина замка	-- под заказ
4	09162-08007-000 WASHER,LOCK Lock washer	224.20р под заказ	Preference
5	09160-08015-000 Болт Washer (8.5x16x1.2)	-- под заказ
5	09160-08082-000 Шайба	224.20р под заказ	Preference
6	09205-11001-000 Штифт, редуктор	-- под заказ
6	09206-11004-000 PIN(8.4X11X14) Pin, gear case no.2	784.70р под заказ	Preference
7	54160-95200-000 Опора нижняя Mount, lower (s/l)	-- под заказ
9	09387-46001-000 Комплект колец	224.20р под заказ	Preference
10	54167-95500-000 Опора нижняя Mount, lower, side	3'250.90р под заказ	Preference
11	09250-28001-000 Крышка	-- под заказ
11	54311-95210-0ED Крышка	224.20р под заказ	Preference
12	09140-12020-000 Гайка	-- под заказ
12	09140-12029-000 Гайка	336.30р под заказ	Preference
13	09160-12033-000 Шайба (1)	-- под заказ
13	09160-12066-000 Шайба Washer (12.5x22x2.5)	224.20р под заказ	Preference
14	09100-12019-000 Болт нижней опоры	-- под заказ
15	09160-25025-000 Шайба	-- под заказ
16	54210-95201-01J Кронштейн нижней опоры	-- под заказ
16	54210-95210-0ED Кронштейн нижней опоры Bracket, lower mount	22'532.10р под заказ	Preference
17	54165-95200-000 Опора нижняя Mount, lower thrust	2'017.80р под заказ	Preference
