Каталоги запчастей для подвесных лодочных моторов SUZUKI DT15 S/L (KS/L/UL)

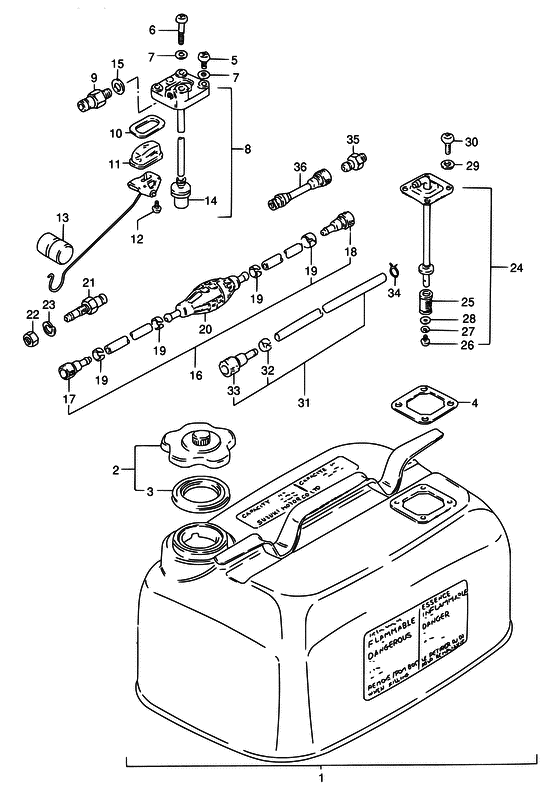

TANK FUEL

Каталоги запчастей для подвесных лодочных моторов SUZUKI DT15 S/L (KS/L/UL)
#кодценакол-во в узле
1 65800-95880-000
Комплект бака топливного (23L)
 --
под заказ
2 65510-98512-000
Крышка топливного бака
 --
под заказ
2 65510-92D00-000
Крышка топливного бака
Cap assy, separate tank		 7'062.30р
под заказ
3 65561-98502-000
Стакан топливного бака
Gasket		 --
под заказ
4 65871-93010-000
Прокладка
Gasket, fuel gauge		 224.20р
под заказ
5 02112-06167-000
Винт 6X16
 112.10р
под заказ
6 02112-06407-000
Болт
 112.10р
под заказ
7 09168-06004-000
Кольцо прокладочное
Washer (6x11.8x1.5)		 224.20р
под заказ
8 65850-94400-000
Датчик топлива
 --
под заказ
8 65720-94411-000
Соединитель топливный
 3'923.50р
под заказ
8 65850-95X50-000
Датчик топлива
Gauge assy		 --
под заказ
8 09168-12015-XC0
GASKET(12.2X21X0.8)
 112.10р
под заказ
9 65720-94411-000
Соединитель топливный
 3'923.50р
под заказ
10 65854-93001-000
Прокладка
 224.20р
под заказ
11 65853-93001-000
Фильтр топливный
 224.20р
под заказ
12 02112-04107-000
Болт
 112.10р
под заказ
13 65864-95200-000
Попловок топливной колеи
 --
под заказ
14 65830-95500-000
Фильтр топливный
 2'017.80р
под заказ
15 09168-12001-000
Прокладка соединителя
Gasket		 224.20р
под заказ
16 65700-95206-000
Шланг топливный
 --
под заказ
16 65700-87DL0-000
HOSE,FUEL(TANK TO CONN)
 15'694.00р
под заказ
17 65750-98505-000
Гнездо топливного шланга
Socket, fuel hose (out)		 6'613.90р
под заказ
18 65750-93000-000
Топливный шланг
Socket, fuel hose		 11'097.90р
под заказ
19 65781-98500-000
Крепёж шланга
 336.30р
под заказ
20 65770-99703-000
Сжимающий насос
 --
под заказ
21 65720-98520-000
Соединитель топливный
Plug, fuel connector		 --
под заказ
21 65720-985L1-000
PLUG,FUEL CONNECTOR
 6'838.10р
под заказ
22 08310-00107-000
Гайка
 112.10р
под заказ
23 08321-01107-000
Шайба, стопорная
Lock washer		 112.10р
под заказ
24 65880-95200-000
Выход бака
 --
под заказ
25 65830-93301-000
Фильтр топливный
 --
под заказ
26 02112-05087-000
Болт
 112.10р
под заказ
27 08321-01057-000
Пластина замка
 112.10р
под заказ
27 08321-0105A-000
Пластина замка
 112.10р
под заказ
28 08322-01057-000
Шайба
Washer, front hook holder		 112.10р
под заказ
29 09168-06004-000
Кольцо прокладочное
Washer (6x11.8x1.5)		 224.20р
под заказ
30 09125-06063-000
Винт 6X10 (SUS)
 224.20р
под заказ
31 65700-94350-000
Шланг топливный
Hose assy, fuel		 --
под заказ
31 65700-93941-000
Шланг топливный
Hose, fuel (kelosene)		 23'989.40р
под заказ
32 65781-98500-000
Крепёж шланга
 336.30р
под заказ
33 65750-98505-000
Гнездо топливного шланга
Socket, fuel hose (out)		 6'613.90р
под заказ
34 09401-11403-000
Зажим
Clip		 224.20р
под заказ
35 65720-98590-000
Соединитель топливный
Plug, fuel connector		 5'156.60р
под заказ
36 65700-95271-000
Шланг топливный
Hose, fuel joint		 --
под заказ
