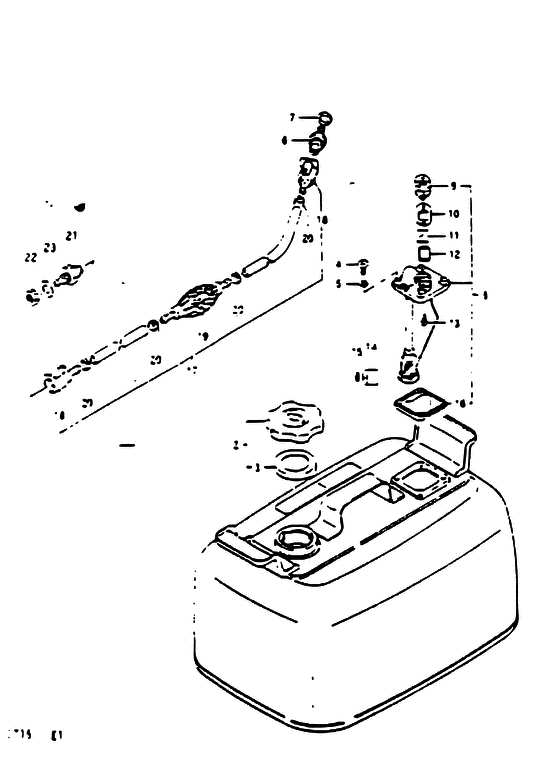

Каталоги запчастей для подвесных лодочных моторов Suzuki DT15 S/L (KS/L/UL) Tank fuel

#	код	цена	кол-во в узле
1	65800-92820-000 Комплект бака топливного (24L)	-- под заказ
2	65510-92D00-000 Крышка топливного бака Cap assy, separate tank	7'062.30р под заказ	Preference
3	65561-92D00-000 Прокладка Gasket, tank cap	336.30р под заказ	Preference
4	02152-06162-000 Болт	-- под заказ
4	02112-16167-000 Болт	112.10р под заказ	Preference
5	09168-06026-000 GASKET(6.4X11.5X0.8)	112.10р под заказ	Preference
6	65720-94411-000 Соединитель топливный	3'923.50р под заказ	Preference
7	09168-12001-000 Прокладка соединителя Gasket	224.20р под заказ	Preference
7	09168-12015-000 Прокладка Gasket, connector	112.10р под заказ	Preference
7	09168-12015-XC0 GASKET(12.2X21X0.8)	112.10р под заказ	Preference
8	65850-92D01-000 Датчик топлива Gauge assy, fuel	-- под заказ
9	65855-92D00-000 Крышка	-- под заказ
9	65855-92D10-000 Крышка	336.30р под заказ	Preference
10	65854-92D10-000 Прокладка	-- под заказ
10	65854-92D20-000 Прокладка	336.30р под заказ	Preference
11	65853-92D00-000 Линза	224.20р под заказ	Preference
12	65854-92D00-000 Прокладка Gasket, lens	-- под заказ
12	65854-92D30-000 Прокладка Gasket, lens	-- под заказ
13	03221-04086-000 Болт	-- под заказ
13	03221-0408A-000 Болт	112.10р под заказ	Preference
14	65864-92D00-000 Поплавок	-- под заказ
15	65866-92D00-000 Гайка нажимная Nut, push	224.20р под заказ	Preference
16	65871-92D00-000 Прокладка топливного подъемика	224.20р под заказ	Preference
17	65700-87D15-000 Шланг топливный	-- под заказ
17	65700-87D92-000 HOSE,FUEL(TANK TO CONNECTOR)	26'679.80р под заказ	Preference
18	65750-94403-000 Соединение топливное Connector, fuel	-- под заказ
18	65750-94404-000 Гнездо топливного шланга Connector, fuel	3'811.40р под заказ	Preference
19	65770-95503-000 Сжимающий насос	-- под заказ
20	65781-98500-000 Крепёж шланга	336.30р под заказ	Preference
21	65720-94401-000 Соединитель топливный Connector, fuel	-- под заказ
21	65720-94403-000 PLUG,FUEL CONNECTOR	1'793.60р под заказ	Preference
22	08310-22102-000 Гайка 10MM	-- под заказ
22	08310-00107-000 Гайка	112.10р под заказ	Preference
23	08321-21102-000 Пластина замка	-- под заказ
23	08321-01107-000 Шайба, стопорная Lock washer	112.10р под заказ	Preference
