Каталоги запчастей для подвесных лодочных моторов SUZUKI DT15 S/L (KS/L/UL)

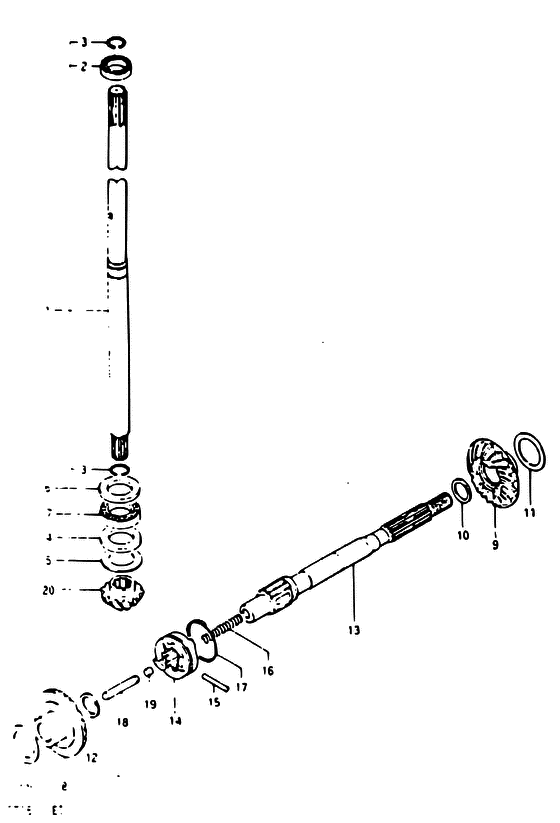

Трансмиссия

Каталоги запчастей для подвесных лодочных моторов SUZUKI DT15 S/L (KS/L/UL)
#кодценакол-во в узле
1 57100-93901-000
Торсионный вал (L)
 --
под заказ
1 57100-90L00-000
SHAFT ASSY,DRIVE(L)
 38'114.00р
под заказ
1 57100-93910-000
Торсионный вал (S)
 --
под заказ
1 57100-90L10-000
SHAFT ASSY,DRIVE(S)
 30'939.60р
под заказ
1 57100-93921-000
Торсионный вал (UL)
 --
под заказ
1 57100-90L20-000
SHAFT ASSY,DRIVE(X)
 68'717.30р
под заказ
2 08110-60020-000
Подшипник B1 15X32X9
Bearing		 1'345.20р
под заказ
3 09380-15001-000
RING,SNAP
Circlip		 112.10р
под заказ
4 09160-20027-000
Шайба
Washer (20x35x2.75)		 1'008.90р
под заказ
5 09160-20041-000
Shim (t:1.0)
 --
под заказ
5 09181-20251-000
Шайба (T:1.0)
Shim (t:1.0)		 336.30р
под заказ
5 09160-20042-000
Шайба
Shim (t:1.1)		 224.20р
под заказ
5 09160-20043-000
Шайба
Shim (t:1.2)		 224.20р
под заказ
5 09160-20044-000
Шайба
Shim (t:1.3)		 224.20р
под заказ
5 09181-20005-000
Шайба (0.7)
Shim (t:0.7)		 --
под заказ
5 09181-20244-000
SHIM(20X34X0.7)
 336.30р
под заказ
5 09181-20006-000
Шайба (0.8)
Shim (t:0.8)		 --
под заказ
5 09181-20246-000
SHIM(20X34X0.8)
 336.30р
под заказ
5 09181-20007-000
Шайба (0,9)
Shim (t:0.9)		 --
под заказ
5 09181-20248-000
SHIM(20X34X0.9)
 336.30р
под заказ
6 09160-21009-000
Шайба
Washer (21x35x2.75)		 1'008.90р
под заказ
7 09263-20024-000
Подшипник 20X35X4.5
Bearing (20x35x4.5)		 3'699.30р
под заказ
8 57510-93902-000
Шестерня переднего хода
 --
под заказ
9 57521-93902-000
Шестерня заднего хода
 --
под заказ
10 09160-17039-000
Шайба
 224.20р
под заказ
10 09160-17040-000
Шайба
 224.20р
под заказ
10 09160-17041-000
Шайба
 224.20р
под заказ
10 09160-17042-000
Шайба
 224.20р
под заказ
10 09160-17024-000
Шайба
 224.20р
под заказ
10 09160-17025-000
Шайба
 224.20р
под заказ
10 09160-17026-000
Шайба
Washer (t:1.5)		 224.20р
под заказ
10 09160-17027-000
Шайба
Washer (t:1.7)		 224.20р
под заказ
10 09160-17028-000
Шайба
Washer (t:1.9)		 224.20р
под заказ
11 09160-25040-000
Шайба
Shim (t:1.0)		 224.20р
под заказ
11 09160-25041-000
Шайба
Shim (t:1.1)		 224.20р
под заказ
11 09160-25042-000
Шайба
Shim (t:1.2)		 224.20р
под заказ
11 09160-25043-000
Shim (t:1.3)
 --
под заказ
11 09181-25181-000
Шайба (T:1.3)
Shim (t:1.3)		 224.20р
под заказ
11 09181-25023-000
Shim (t:0.7)
 --
под заказ
11 09181-25160-000
Шайба
Shim (t:0.7)		 224.20р
под заказ
11 09181-25024-000
Shim (t:0.8)
 --
под заказ
11 09181-25162-000
SHIM(25X34X0.8)
 224.20р
под заказ
11 09181-25025-000
Шайба (0,9)
Shim (t:0.9)		 --
под заказ
11 09181-25164-000
SHIM(25X34X0.9)
 224.20р
под заказ
12 08211-15222-000
Thrust washer (t:1.5)
 --
под заказ
12 09181-15156-000
SHIM(15X22X1.5)
Washer (t:1.5)		 336.30р
под заказ
13 57610-93901-000
Гребной вал
Shaft, propeller		 --
под заказ
13 57610-90L00-000
SHAFT,PROPELLER
 32'621.10р
под заказ
14 57621-93902-000
Переключатель муфты реверса
Shifter, clutch dog		 --
под заказ
14 57621-90L10-000
SHIFTER,CLUTCH DOG
 7'847.00р
под заказ
15 09202-04015-000
Штифт
 224.20р
под заказ
15 09202-04025-000
PIN(4X31)
 560.50р
под заказ
16 09440-05027-000
Пружина
 224.20р
под заказ
17 09440-32008-000
Пружина
 224.20р
под заказ
18 57631-93901-000
Толкатель
 784.70р
под заказ
19 57632-98500-000
Стопор
 --
под заказ
19 57632-98501-000
PIN,PUSH
 336.30р
под заказ
20 57311-93901-000
Шестерня
 --
под заказ
