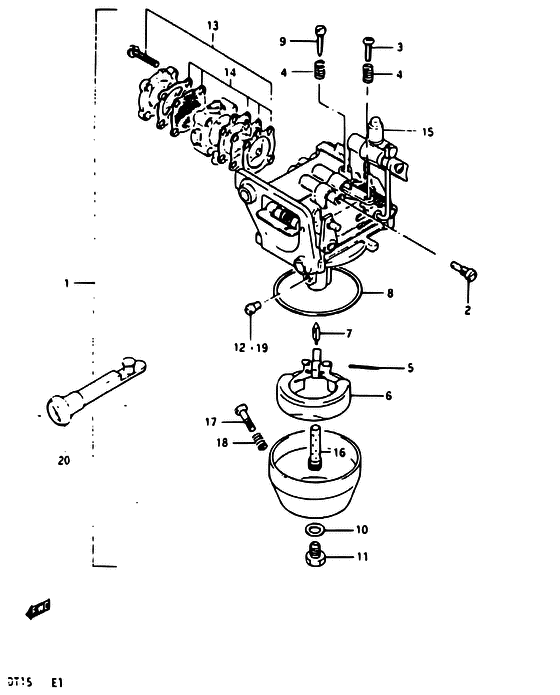

Каталоги запчастей для подвесных лодочных моторов Suzuki DT15 S/L (KS/L/UL) Carburetor assy

#	код	цена	кол-во в узле
1	13200-91D02-000 Карбюратор	-- под заказ
1	13200-91D21-000 Карбюратор	38'114.00р под заказ	Preference
1	13200-93902-000 Карбюратор	-- под заказ
2	09492-57003-000 Жиклер пропускной Jet, pilot (#57.5)	1'121.00р под заказ	Preference
3	13661-93900-000 Винт топливный	672.60р под заказ	Preference
4	13268-96110-000 Пружина Spring, stop screw	-- под заказ
4	13268-96111-000 Пружина Spring, throttle screw	224.20р под заказ	Preference
5	13254-98100-000 Поплавок Pin, float	224.20р под заказ	Preference
6	13250-98110-000 Поплавок	3'587.20р под заказ	Preference
7	13371-98100-000 Клапан	2'690.40р под заказ	Preference
8	13251-98100-000 Прокладка Gasket, float chamber	336.30р под заказ	Preference
9	13267-93900-000 Болт Screw, throttle	224.20р под заказ	Preference
10	13343-98100-000 Болт камеры Gasket	224.20р под заказ	Preference
11	13613-98100-000 Поплавок камеры Bolt	336.30р под заказ	Preference
12	09491-24015-000 Жиклер главный 122.5	-- под заказ
12	09491-24023-000 Жиклер главный (122.5)	2'129.90р под заказ	Preference
12	09491-25009-000 JET,MAIN(125) Jet, main (#130)	1'681.50р под заказ	Preference
13	15100-93900-000 Насос	-- под заказ
13	15100-93911-000 Насос топливный Pump assy, set	11'994.70р под заказ	Preference
14	15170-93900-000 Комплект диафрагмы	-- под заказ
14	15170-93911-000 Диафрагма, насос топлива Diaphragm set	3'026.70р под заказ	Preference
15	13521-93900-000 Кольцо	-- под заказ
16	13235-91D00-000 Жиклер	2'354.10р под заказ	Preference
17	13616-93900-000 Регулятор болта	1'345.20р под заказ	Preference
18	13617-93900-000 Пружина	-- под заказ
18	13268-96111-000 Пружина Spring, throttle screw	224.20р под заказ	Preference
19	09491-26009-000 M/j 130 (n10222 Main jet (130)	-- под заказ
19	09491-26016-000 Жиклер-проводник воздуха Jet, main (#130)	1'345.20р под заказ	Preference
19	09491-22011-000 JET,MAIN(112.5) Jet, main 112.5	1'121.00р под заказ	Preference
19	09491-23012-000 Жиклер главный (115) Jet, main (#115)	2'242.00р под заказ	Preference
19	09491-23013-000 Jet, main (#117.5)	-- под заказ
19	09491-23019-000 Жиклер главный (117.5) Jet, main (117.5)	2'466.20р под заказ	Preference
19	09491-24012-000 Жиклер главный (120)	-- под заказ
19	09491-24026-000 Жиклер главный (120)	1'905.70р под заказ	Preference
20	13631-93900-000 Рукоятка отбойника	-- под заказ
20	13631-93910-000 Рукоятка Knob, choke lever	448.40р под заказ	Preference
